Kopiowanie Utworzonego Połączenia

Propagator BIM

Automatyczne kopiowanie detali za pomocą narzędzia Propaguj

1. Rozwiń możliwości narzędzia Propaguj – poprzez kliknięcie strzałki poniżej ikony. Wybierz z listy opcję „Propaguj Planarne” .

Propaguj Planarne nanosi połączenia wraz z ich detalami i relacjami pomiędzy płaskimi bryłami poprzez przeskanowanie całego modelu i znalezienie miejsc gdzie mogą zostać zastosowane.

2. Zaznacz dwie wewnętrzne ściany, które zostały zmienione.
3. Dwukrotnie wciśnij enter.

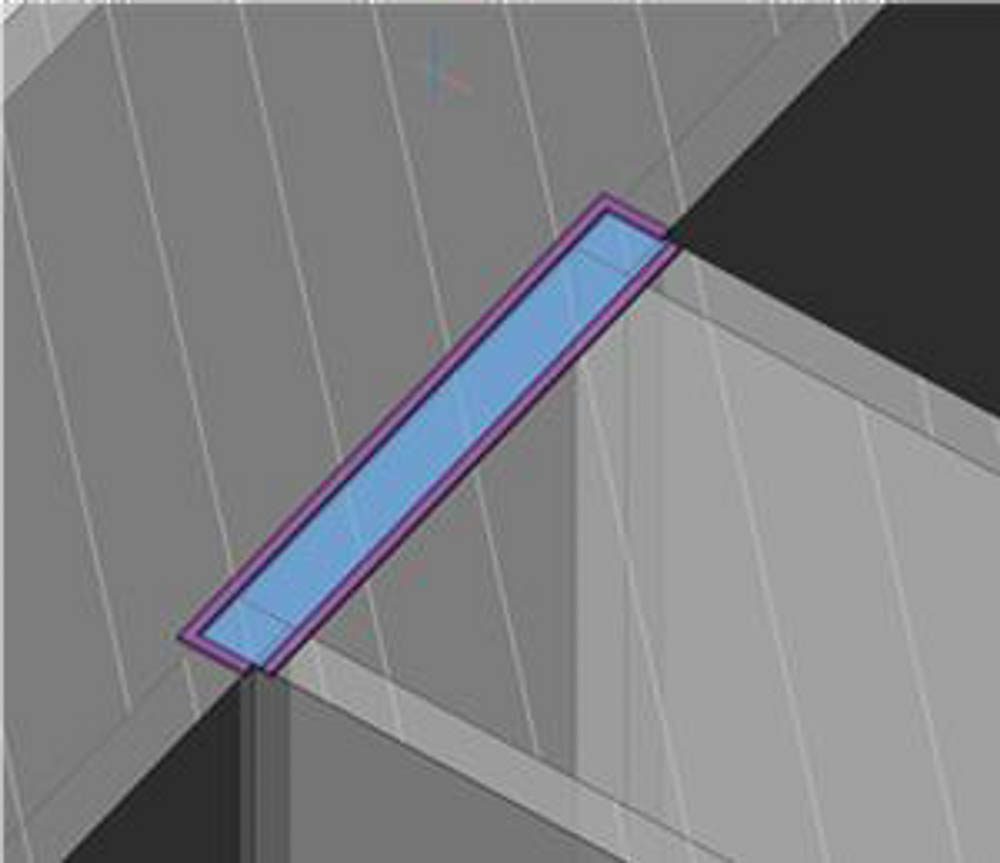

4. Detal do propagowania powinien być zaznaczony tak jak na poniższym obrazku



5. Wciśnij enter aby nanieść ten wskazany detal

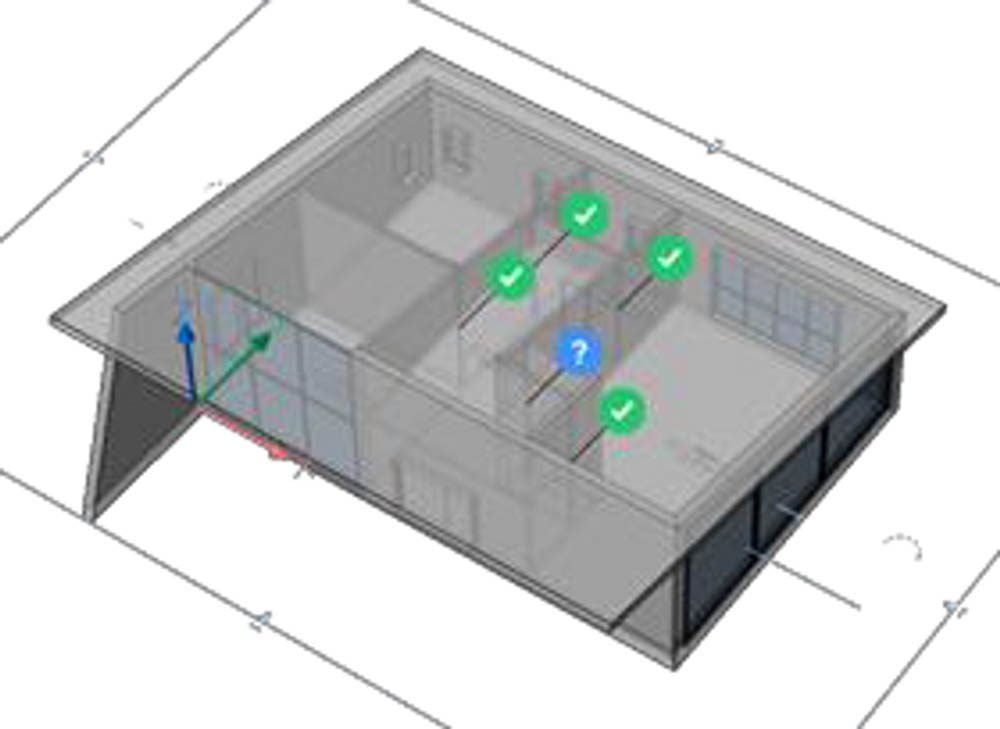

6. Podobne połączenia, które mogą zostać utworzone są wyświetlone z zielonymi znacznikami aktywowania.

7. Kliknij w znacznik z pytajnikiem (niebieski) aby uwzględnić go w procesie propagacji.
8. Wciśnij Enter aby uwzględnić wszystkie widoczne sugestie.
9. Ten sam proces może być również zastosowany w przypadku stworzenia połączenia między wewnętrznymi i zewnętrznymi ścianami.
10. Odznacz znacznik przekroju (poprzez dwukrotne kliknięcie) tak aby zobaczyć model w całości.
