Moduł BiK Żelbet BIM przeznaczony jest do tworzenia dokumentacji wykonawczej konstrukcji żelbetowych.
Jako nakładka na program CAD przyspiesza znacznie proces rysowania, opisywania i zestawiania stali zbrojeniowej. Wprowadzanie komend może odbywać się z klawiatury (również skróty klawiaturowe), menu rozwijalnego lub ikon.
Rysując i opisując zbrojenie tworzymy rysunki 2D, natomiast możliwe jest wygenerowanie wizualizacji 3D przy współpracy z modułem Konstruktor BIM.
Korzystając z parametrycznych obiektów prętów można bardzo sprawnie zadać i opisać zbrojenie, a następnie wygenerować zestawienia stali. Ze względu na powiązane widoki prętów oraz połączenie między zbrojeniem i opisami, wprowadzanie zmian w projekcie staje się naprawdę proste. Przykładowo zmieniając średnicę pręta, automatycznie aktualizują się jego powiązane widoki oraz opisy. Dzięki zachowaniu powiązań między obiektami możliwe jest również utworzenie wizualizacji 3D, którą można później wyeksportować w formacie IFC razem z modelem gabarytowym konstrukcji.
Wymiarowanie
Wymiarowanie prętów oraz pomiar ich długości całkowitej w dowolny sposób. Wymiarowanie bazuje na PN-EN ISO 3766 (met. A-gabarytowo, met. B-osiowo, wymiar rzeczywisty).
Wybór dokładności wymiarowania wyciąganego pręty oraz jego długości całkowitej. Dla wybranej jednostki można wybrać ilość miejsc po przecinku oraz zaokrąglanie do pełnych 5mm (np. 125.6cm lub 125.5cm lub 126cm).
Automatyzacja procesu rysowania
Intuicyjny sposób rysowania zbrojenia – trzy sposoby definiowana prętów głównych i strzemion
Wybór własnego stylu tworzonej dokumentacji – 6 styli opisów pręta, rysowanie pręta z grubością lub bez itd.
Menadżer pozycji do zarządzania elementami żelbetowymi – w zestawieniu widać ile jest pozycji i ile jest w każdej z nich prętów
Menadżer zbrojenia do renumeracji, konsolidowania i porządkowania numeracji – zautomatyzowana aktualizacja opisu pręta wraz z aktualizacją jego wyciągniętego schematu
Automatyczna rozkładarka strzemion i dowolnych prętów widokowych – pręt w widoku można rzutować na wybrany kierunek, a następnie rozłożyć w max. 3 strefach
Łatwe i szybkie polecenie do wstawiania przegięcia pręta

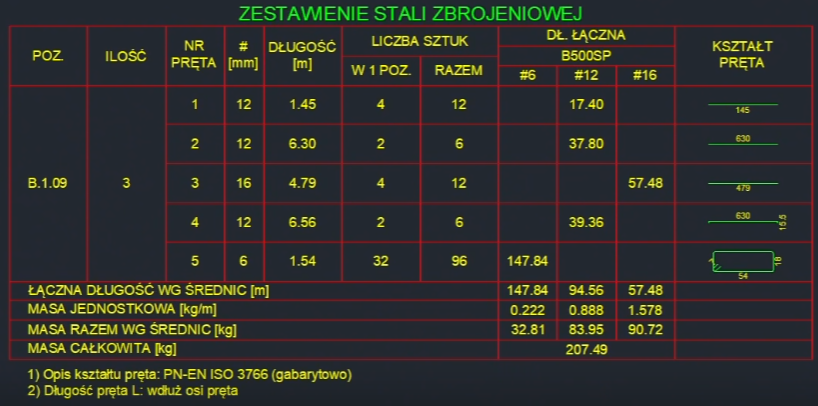

Automatyzacja tworzenia opisów i zestawień
Automatyczny opis wszystkich lub tylko niestandardowych średnic gięcia pręta
