Nakładanie Kompozycji (struktur warstwowych), Definiowanie Połączeń

Dopasuj zdefiniowaną kompozycję z Panelu Kompozycji

Kompozycje BIM

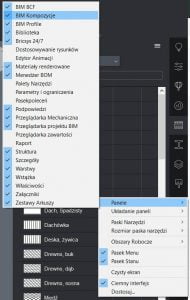

1. Otwórz Panel Kompozycji BIM z prawej strony twojego ekranu. Jeśli panel nie jest widoczny, kliknij w pustą przestrzeń menu z prawej strony i wybierz „Kompozycje BIM”.

2. Powinien pojawić się wraz z ikoną w Panelu narzędzi. Jeśli pojawi się jako oddzielne okno, możesz je przeciągnąć z powrotem do Panelu narzędzi i umieść kursor nad panelem aż podświetli się na niebiesko.

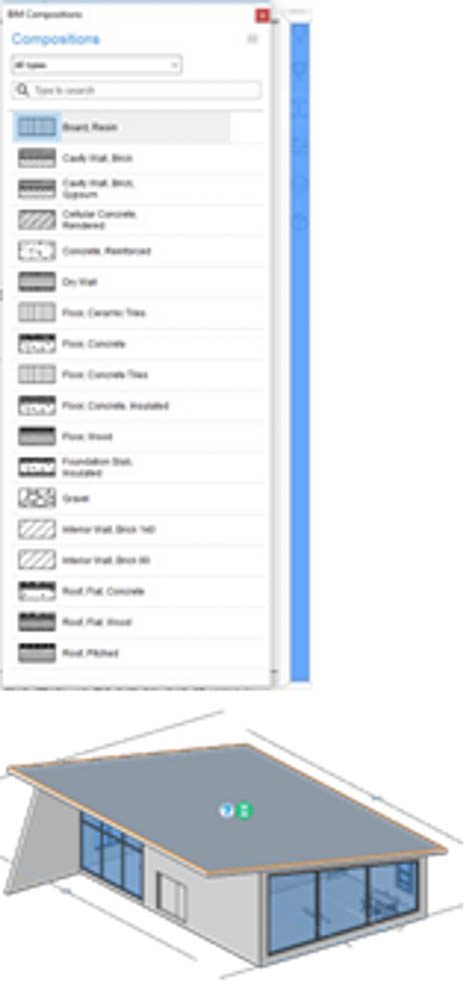

3. W otwartym Panelu Kompozycji użyj okna wyszukiwania aby znaleźć „Dach, Płaski, Beton”.
4. Przeciągnij i upuść wybrany typ dachu na dach modelu.

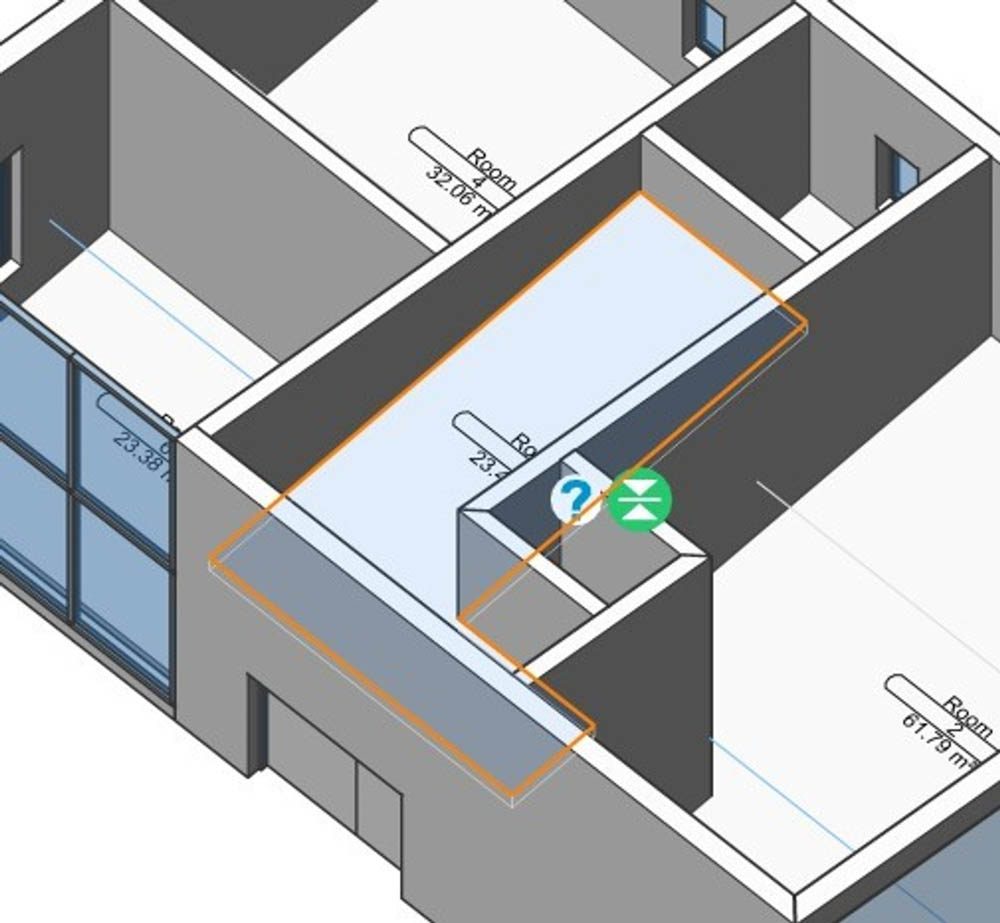

5. Będziesz musiał zdefiniować, która strona dachu jest płaszczyzną odniesienia. Górna powierzchnia jest podświetlona jako domyślna, możesz ją zmienić, klikając w zieloną ikonkę, która się pojawiła, ale jak na razie, pozostawmy ten dach w ten sposób i zaakceptujmy domyślną płaszczyznę.

6. Wciśnij enter. Kompozycja jest teraz nadana na dach.

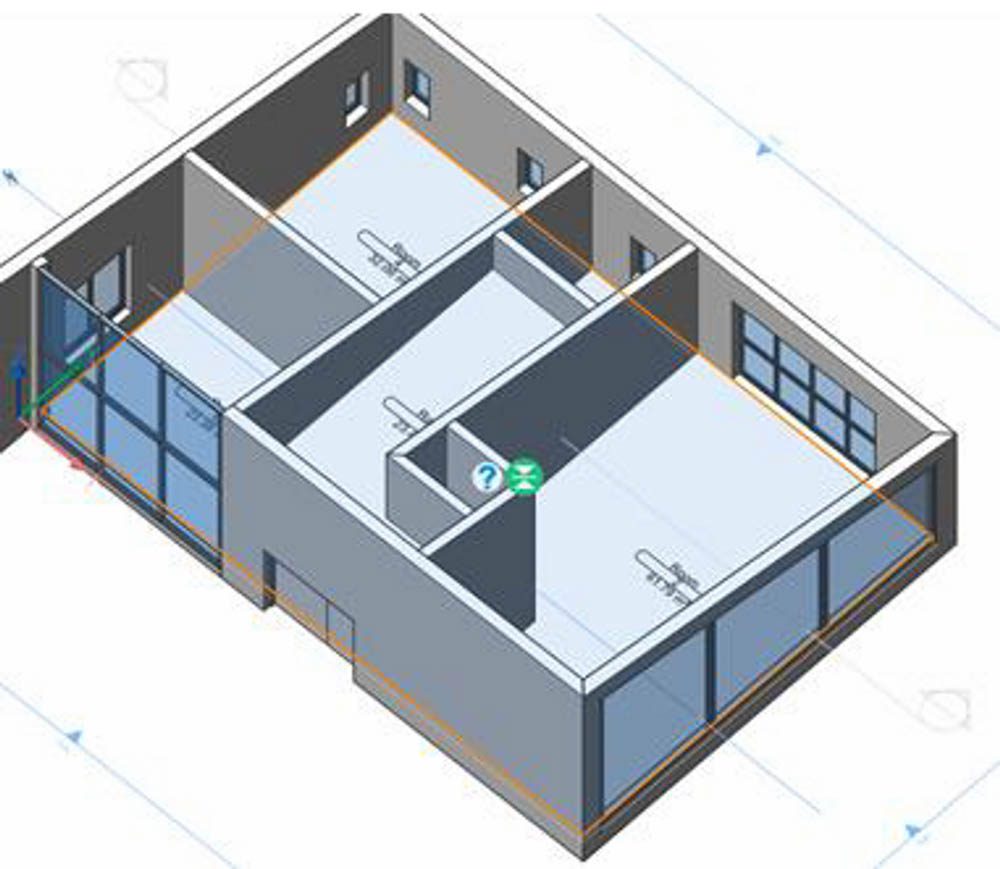

7. Przejdź do Przeglądarki Struktury: Elementy Budynku: Budynek 1: Parter: Ściany – i zaznacz wszystkie ściany zewnętrzne.

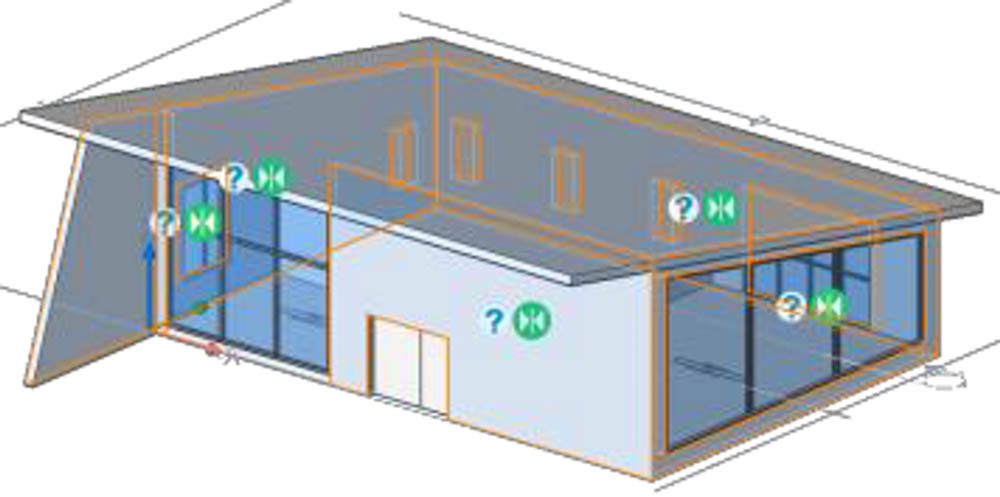

8. Wybierz z Panelu Kompozycji „Cavity Wall, Brick, Gypsum” i znów przeciągnij i upuść wybraną kompozycję na jedną ze ścian. Znów zostaniesz zapytany przez program o płaszczyznę odniesienia.

9. Kliknij enter aby zaakceptować domyślne płaszczyzny.
10. Podświetl dach, z menu QUAD wybierz „Ukryj elementy”
11. Wybierz „Floor, Concrete, Insulated” i przeciągnij i upuść na podłogę budynku. Ponownie, zaakceptuj domyślną płaszczyznę odniesienia.

12. Wybierz „Floor, Concrete” i przeciągnij i upuść kompozycję na podłogę pomieszczenia poddasza. Zaakceptuj domyślną powierzchnię odniesienia.


STWÓRZ NOWĄ KOMPOZYCJĘ

1. W przeglądarce struktury, powinno być 7 ścian, które jeszcze nie mają przypisanych struktur warstwowych – ściany wewnętrzne. Zaznacz je.

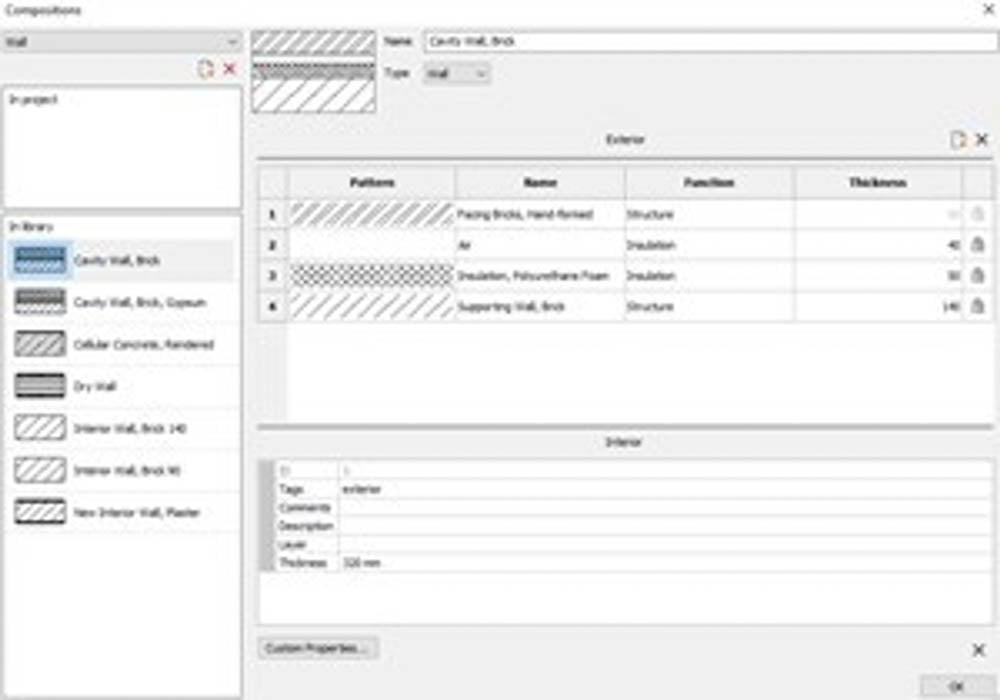

2. W Panelu Kompozycje BIM, kliknij podwójnie, którąkolwiek z widniejących tam Kompozycji. W tym momencie wyświetli się okno Kompozycji.

3. Utwórz nową kompozycję poprzez kliknięcie „Nowa Kompozycja” w górnym lewym rogu . Ta kompozycja będzie zapisana w liście „W projekcie” (z lewej strony okna).
4. Daj kompozycji nazwę np. New Interior Wall, Plaster i wybierz typ Ściana
5. Dodaj warstwę do kompozycji poprzez kliknięcie ikonki „Nowa warstwa” (z prawej strony) . Wybierz Plaster, Cement.
6. Dodaj dwie kolejne warstwy: Supporting wall, Brick i Plaster, Cement
7. Kliknij OK.
8. Przeciągnij i upuść nową kompozycję z Panelu Kompozycji na wewnętrzne ściany.

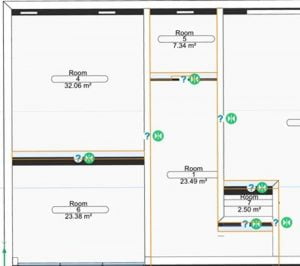

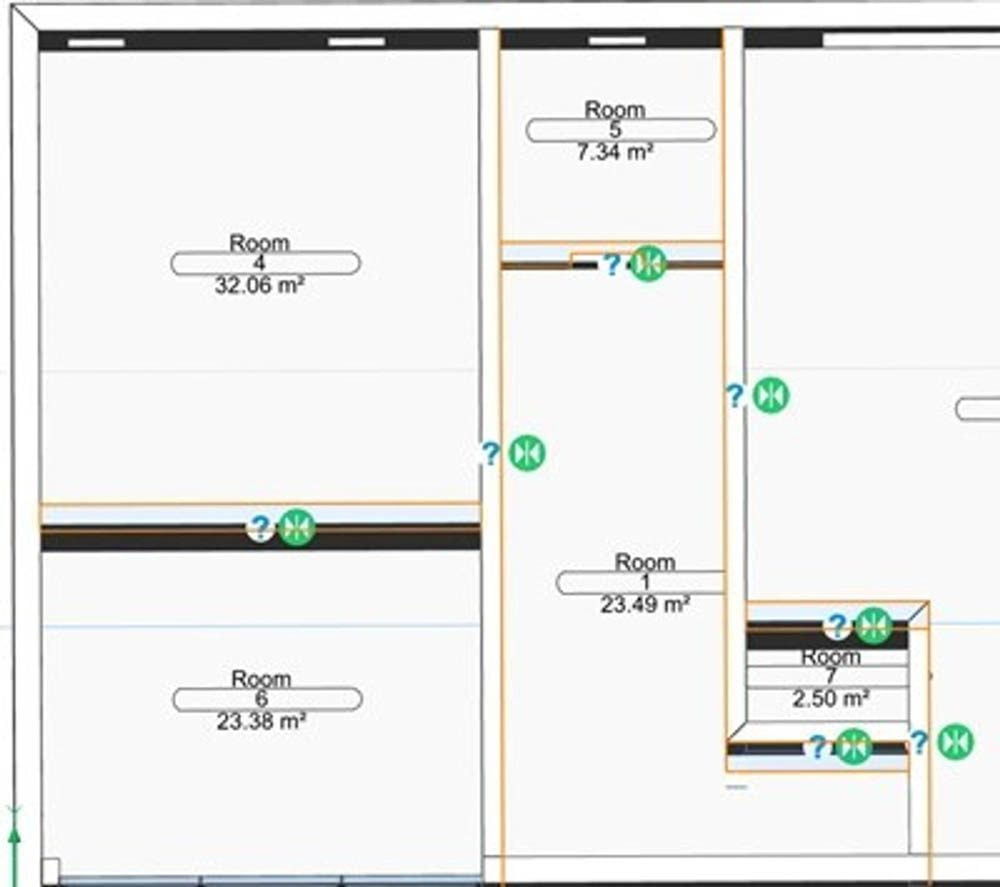

9. Zmień płaszczyznę odniesienia ścian tak jak widać na obrazku poniżej.


10. Wybrane powierzchnie pozostaną w tej samej pozycji, natomiast druga strona ściany przesunie się zgodnie z grubością nadanych kompozycji.
11. Teraz już wszystkie elementy powinny posiadać swoje struktury warstwowe.
12. Jeśli pomieszczenie zmniejszyło się – w związku z przybliżeniem się płaszczyzn dwóch ścian wyznaczających je – wówczas powierzchnia tego pomieszczenia również się odpowiednio pomniejszy.
13. Podświetl najmniejszą płaszczyznę ściany wewnętrznej i z menu QUAD wybierz „Połącz z najbliższym”
14. Wciśnij Enter aby zaakceptować zmiany.


WARSTWY KOMPOZYCJI

Warstwy Kompozycji

1. Kliknij prawym przyciskiem i z menu QUAD wybierz „pokaż elementy”
2. Włącz przekrój kondygnacji Parteru, poprzez wybranie narzędzia „Przytnij widok” (menu QUAD wyskoczy po przytrzymaniu kursora nad płaszczyzną przekroju) lub poprzez podwójne kliknięcie w znacznik przekroju.
3. Wybierz w Przeglądarce Struktury wszystkie ściany z kompozycją: New Interior Wall, Plaster.
4. Wybierz z menu QUAD lub wciśnij na górnym pasku „Poziom detali”
5. Struktury warstwowe zostały aktywowane, tak jak możesz to zobaczyć po wyświetlonych warstwach poszczególnych materiałów.

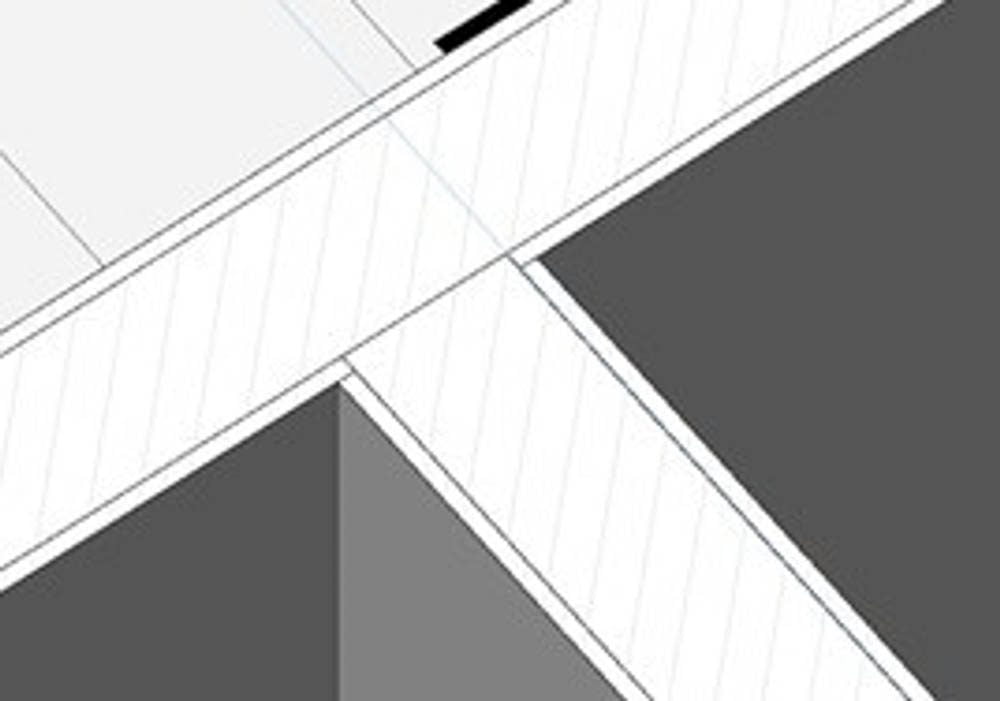

Rozciągnij wewnętrzną warstwę tynku

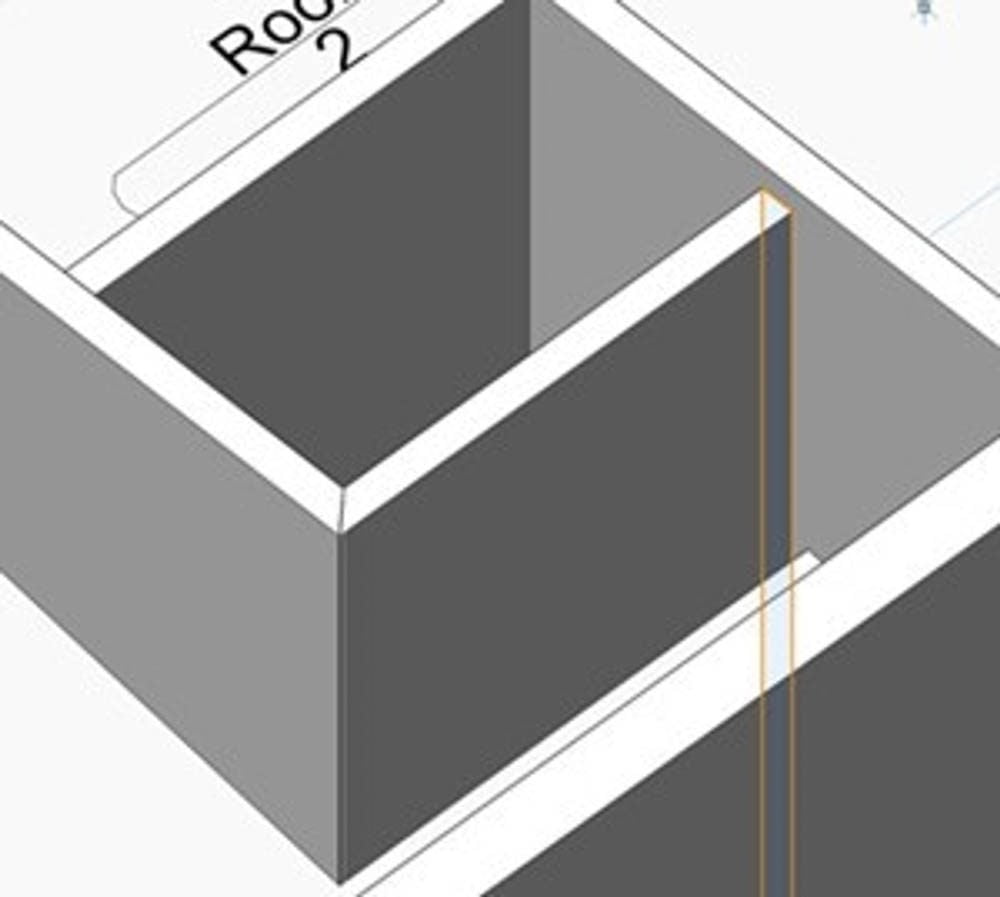

1. Przybliż się do któregokolwiek połączenia dwóch ścian.

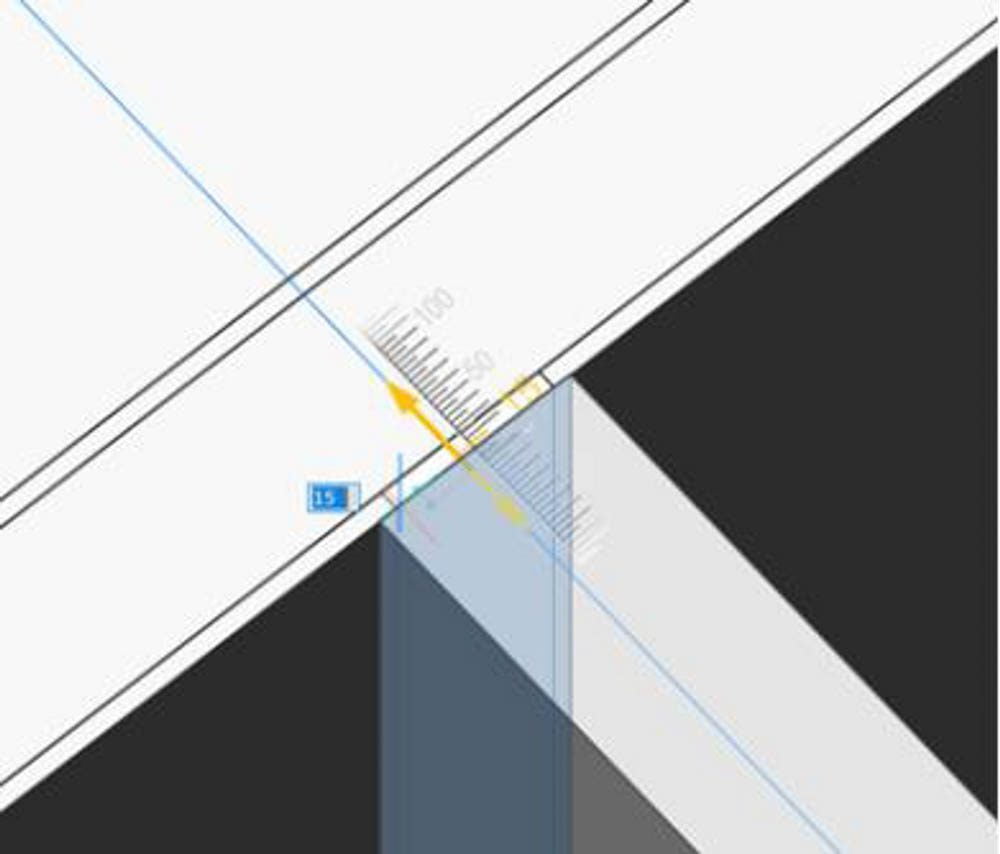

2. Podświetl mniejszą płaszczyznę wewnętrznej ściany wciskając TAB, a następnie wybierz wciśnij/wyciągnij z menu QUAD .

3. Wpisz 15 w podświetlone okienko.

4. Wciśnij enter

Zwróć uwagę: Jeśli wewnętrzna ściana nie jest odejmowana wprowadź DMPUSHPULL w ustawieniach (możesz wpisać w oknie poleceń).
