Tworzenie Elementu Wycinającego

PLIKI DO POBRANIA

MyWin.dwg     Exercise 3 starter file.dwg

BRYŁA WYCINAJĄCA

To ćwiczenie pokaże Ci jak utworzyć bryłę wycinającą otwór w innej bryle.

Nowy Plik

Kliknij w ikonkę Bricsys i z listy wybierz Plik – Nowy Kreator –  wybierz “Użyj Szablonu” następnie przejdź “Dalej” z gotowych szablonów wybierz “BIM-Window-metric.dwt”. Odznacz okienko – “Użyj wskazanego szablonu jako domyślny” i kliknij Zakończ.

Zmień aktualną warstwę

Zmień aktualną warstwę na BC_SUBTRACT. Warstwy możesz znaleźć w Panelu Warstw z prawej strony.

Utwórz bryłę wycinającą

Bryła, którą utworzymy jest objętością, która będzie wycinała otwór w ścianie – na wstawiane okno.

1. Wybierz Kostkę (u góry pod ikonką “Prymitywy”) lub wpisz z klawiatury “kostka”.
2. Aby zacząć rysować wprowadź wartość dla pierwszego wierzchołka 0,0,0 I zatwierdź enterem.
3. Przesuń kursor w kierunku górnego rogu z prawej strony I wpisz 1500 w podświetloną komórkę/okienko. Następnie wciśnij TAB.
4. Wpisz kolejną wartość długości boku np 700 I ponownie wciśnij enter.
5. Przesuń kursor w dół.
6. Wpisz 600 w podświetloną komórkę I wciśnij enter. Konkretna wartość głębokości (wysokość prostopadłościanu) nie ma znaczenia, ale istotne jest aby była większa niż ściany w którą póżniej będziemy chcieli wstawić tworzony obiekt.

UTWÓRZ RAMĘ OKNA I PRZESZKLENIE

Utwórz ramę okna

1. Zmień aktualną warstwę na “WINDOW_FRAME”
2. Podświetl górną powierzchnię kostki
3. Z menu QUAD (w zakładce Rysuj) wybierz “Odsunięcie”
4. Przesuń kursor w kierunku centrum
5. Wpisz 40 i zatwierdź enterem
6. Przybliż się tak aby kursor zaznaczył powierzchnię 40mm obwiedni, zostanie ona podświetlona. (Pamiętaj, aby móc zobaczyć tylko ten wydzielony obszar z płaszczyzny- musisz w górnym pasku interfejsu mieć zaznaczoną opcję – “Włącz wykrywanie obwiedni” – jedna z 3-ech małych ikonek dotycząca sposobu zaznaczania elementów)

7. Z menu QUAD wybierz “Wyciągnięcie bryły”
8. Przesuń kursor w dół bryły i wciśnij raz Ctrl, aby przejść z trybu automatycznego do trybu utwórz, który w tym momencie wyciągnie nam trzeci wymiar płaszyzny ramy. Wprowadź wartość grubości ramy np 100 i zatwierdź – enterem.

Zmień warstwę

Wyłącz warstwę “BC_SUBTRACT” przez kliknięcie żarówki koło nazwy warstwy i przejdź na warstwę “GLASS” – będziemy tworzyć przeszklenie.

Utwórz przeszklenie okna

1. Podświetl obwiednię wewnątrz okna.
2. Z menu QUAD wybierz “Wyciągnięcie bryły”
3. Przesuń kursor ku górze.
4. Wpisz wartość grubości przeszklenia np 25 i zatwierdź enterem

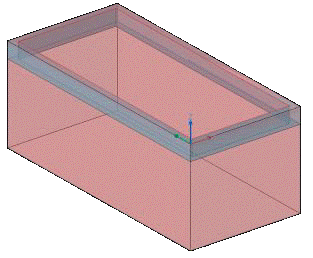

Przesuń przeszklenie okna

1. Zaznacz bryłę przeszklenia szkła. Następnie trzymając wciśnięty przycisk CTRL przytrzymaj nieco dłużej lewy przycisk myszy – wyświetli się MANIPULATOR. Manipulator -żółty kursor, który pozwola łatwo przesunąć, obrócić, skopiować czy odbić lustrzanie elementy.
2. Kliknij w żółte ramie manipulatora tak jak pokazano na obrazku. W ten sposób będziesz miał pewność, że przesuwasz obiekt po wertykalnej trajektorii – umożliwi to ruch elementu jedynie w dół lub w górę.

3. Przesuń swój kursor w dół, wprowadź 75 i wciśnij enter.


KLASYFIKACJA BIM

Sklasyfikuj jako okno

1. Aktualnie Twój rysunek jest tylko zbiorem brył. Możemy sklasyfikować rysunek jako Okno, po to aby po wstawieniu w inny rysunek było ono obiektem Okno, a nie jako “jakiś” blok odniesienia.
2. Upewnij się, że nie masz niczego zaznaczonego – poprzez wciśnięcie Esc.
3. Wpisz komendę BIMCLASSIFY
4. Wprowadź N aby wybrać z podanych możliwości okNo I zatwierdź enterem.
5. Wciśnij ponownie enter aby sklasyfikować cały rysunek.
6. Jeśli teraz otworzysz Panel właściwości  po prawej stronie Twojego ekranu, zobaczysz nową sekcję z właściwościami BIM. Właściwości, które uzupełnisz w  tym miejscu również zostaną wyświetlone po zaimportowaniu okna do innego rysunku.

TWORZENIE KOMPONENTU

Tworzenie komponentu.

1. Aby mieć możliwość wstawienia tego obiektu w inny rysunek, wpisz komendę BMCREATECOMPONENT
2. Wyskoczy okno dialogowe.
3. Zdefiniuj nazwę komponentu wpisując ją w okienko nazwy komponentu.
4. Wybierz kategorię dla tworzonego obiektu z rozwijalnej listy

5. Wciśnij OK aby zawrzeć cały rysunek w nowo kreowanym komponencie.
6. Zwróć uwagę: Jeśli okno nie jest wyświetlane w Panelu komponentów kliknij prawym przyciskiem w ikonkę 3-ech lini z prawej strony u góry I wybierz “Generuj miniatury” z rozwijalnej listy menu.
