Tworzenie i usuwanie pomieszczeń

Po zakończeniu tej lekcji będziesz potrafił:

• Utworzyć nowy pokój.
• Utworzyć ściany wewnętrzne
• Przeedytować pokój

TWORZENIE POMIESZCZENIA

Utwórz nowy rysunek:

Plik – Nowy – wybierz BIM mm template. Zwróć uwagę, że jednostki rysunku będą w milimetrach.

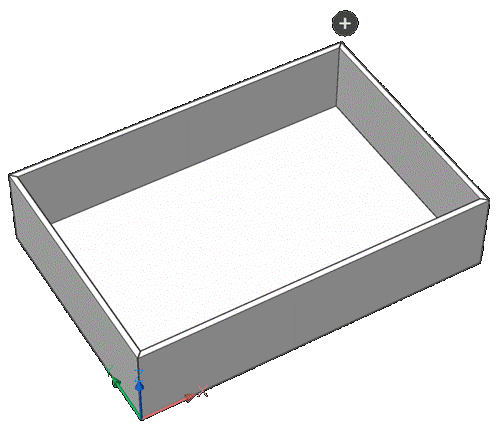

Tworzenie ścian i stropu

1. W kilku ruchach narysuj ściany i strop używając narzędzia Szybki szkic (możesz je wybrać z menu QUAD, bądź z górnego paska interfejsu)
2. Wpisz „H” w pasek poleceń aby zmienić wysokość pomieszczenia, wprowadź 3500 i zatwierdź Enterem
3. Umieść kursor w początku rysunku.
4. Kliknij aby rozpocząć od pierwszego punktu, przesuń kursor do górnego prawego rogu. Obszar podświetlony na niebiesko wskaże Ci gdzie będą umieszczone ściany i strop.
5. Wpisz 15500 (bądź inną długość boku) w podświetloną komórkę i wciśnij Tab.
6. Wpisz 10500 (bądź inną długość boku) w podświetloną komórkę/okienko i zatwierdź Enterem.

TWORZENIE NOWEGO POMIESZCZENIA/POKOJU

1. Z ikony widoku (okrągły nawigator- widget – w prawym górnym rogu ekranu), wybierz „Górny Prawy Przód”
2. QUAD wybierz „Szybki szkic”
3. Przesuń kursor do środka narożnika podświetlonego na widoku.
4. Kliknij lewym przyciskiem, przesuń kursor w dół aby utworzyć nowe pomieszczenie.
5. Wpisz 5000 w podświetlone okienko i wciśnij Tab.
6. Wpisz 6000 w podświetlone okienko i wciśnij dwukrotnie Enter.

Tworzenie większej ilości pomieszczeń

1. Z ikony widoku (okrągły nawigator w prawym górnym rogu ekranu), zaznacz Górny Prawy Tył
2. Menu QUAD wybierz „Szybki Szkic”
3. Umieść swój kursor wewnątrz narożnika i kliknij lewym.
4. Przesuń swój kursor aż do momentu gdy zrówna się/dopasuje z wewnętrznymi ścianami i kliknij
5. Wciśnij Enter bądź Escape aby zamknąć narzędzie „Szybki szkic”

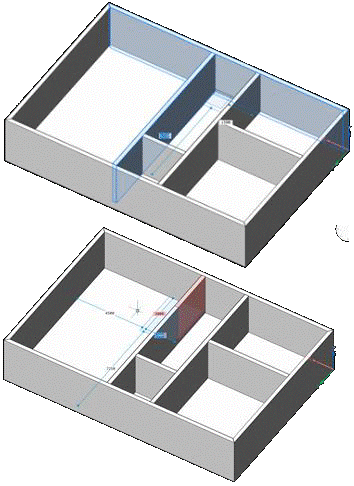

“WŁAMANIE DO POKOJU” – EDYCJA POMIESZCZENIA

1. Obróć model aby pokazać przeciwległą krótką ścianę małego pokoju
2. Wybierz „Szybki Szkic” (menu QUAD, bądź w górnym pasku)
3. Przesuń kursor do środka narożnika pomiędzy dwoma podświetlonymi ścianami.
4. Kliknij lewym i przesuń kursor przez długą ścianę tak jakbyś chciał przełamać tą ścianę (część ściany zmieniła się na czerwono)
5. Wpisz 2000 w podświetlonej komórce i wciśnij kilkakrotnie TAB aż do momentu gdy podświetli się górne okienko/komórka
6. Wpisz 3000 w podświetloną komórkę i zatwierdź Enterem. Wciśnij ponownie Enter aby zamknąć polecenie.
