Tworzenie Poddasza i Wstawianie Drzwi Wewnętrznych

ĆWICZENIE POWTÓRKOWE- Utwórz Attykę.

1. Zmień styl wyświetlania na BIM. (Znajdziesz ten parametr we właściwościach z prawej strony jeśli nie będziesz miał/a zaznaczonych żadnych elementów).

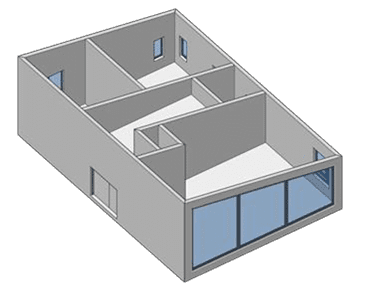

2. Teraz zaznacz dach.
3. Użyj „Ukryj elementy” wybierając tą opcję z podręcznego menu QUAD, bądź klikając w ikonkę w pasku na samej górze interfejsu programu.
4. Otwórz Warstwy z Paneli narzędzi z prawej strony.
5. Zmień warstwę BRX_2D+_Swing na nieaktywną.

Zwróć uwagę: Warstwa BRX_2D+ Swing zawiera reprezentację 2D skrzydeł drzwi

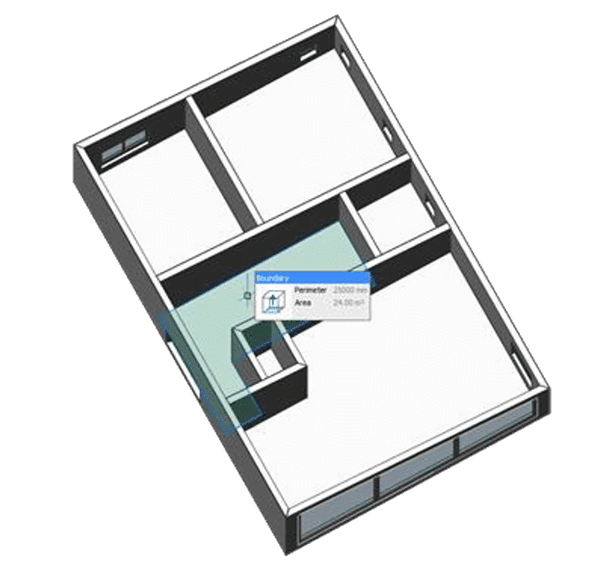

6. Jednak pod kursorem myszki wewnątrz holu wejściowego, upewnij się, że jest włączone wykrywanie granic. (jedna z 3-ech ikonek u góry dot. Sposobu zaznaczania elementów)

7. Kiedy obszar wewnątrz obwiedni jest podświetlony, wybierz BIMCOPY z menu QUAD.
8. Wpisz 3000 w podświetlonej komórce i dwukrotnie wciśnij Enter aby zaakceptować.

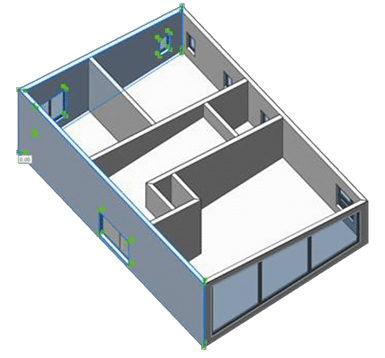

1. Zaznacz dwie ściany narożne.

2. Z menu QUAD wybierz CONNECT
3. Wciśnij CTRL aby zmienić połączenie z ukośnego na typ L
4. Wybierz najmniejszą powierzchnię krótszej ściany.
5. Wybierz z menu QUAD narzędzie wciśnij/wyciągnij


6. Wpisz 2500 w podświetloną komórkę
7. Podświetl najmniejszą powierzchnię ściany i z menu QUAD wybierz Manipulator . Manipulator pokaże się.
8. Umieść manipulator w miejscu pokazanym na obrazku, poprzez kliknięcie białego punktu na rogu manipulatora.

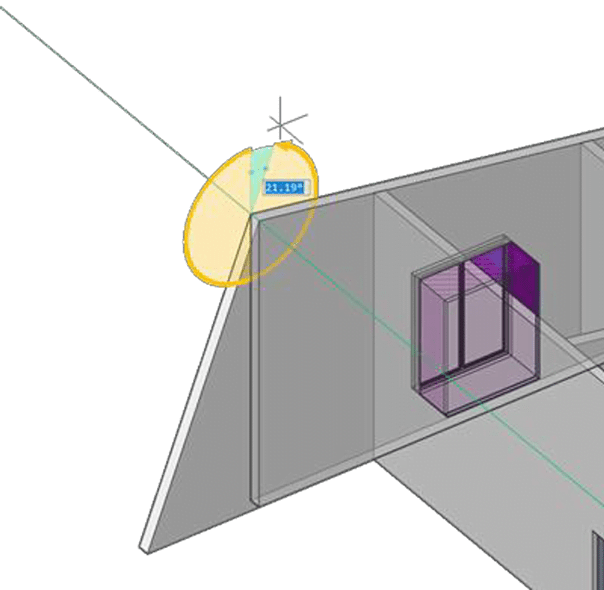

9. Kliknij w żółty łuk manipulatora aby móc zmodyfikować i nachylić powierzchnię ściany.

10. Wprowadź 20 dla kąta i wciśnij Enter aby zaakceptować.
11. Następnie wybierz „pokaż elementy” – wybierając tą opcję z menu QUAD, bądź klikając ikonkę na samej górze programu.

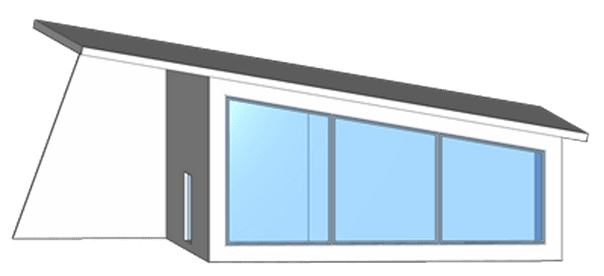

12. Podświetl płaszczyznę „krawędzi” zakończenia dachu.
13. Wybierz z menu QUAD wciśnij/wyciągnij
14. Wpisz 3000 w podświetloną komórkę. Wciśnij Enter, aby zaakceptować.


Umieszczanie drzwi wewnętrznych

1. Przed umieszczeniem drzwi wewnętrznych, zdefiniujemy przekrój BIM
2. Po za modelem, kliknij prawym przyciskiem aby uzyskać dostęp do menu QUAD i wybierz BIM przekrój

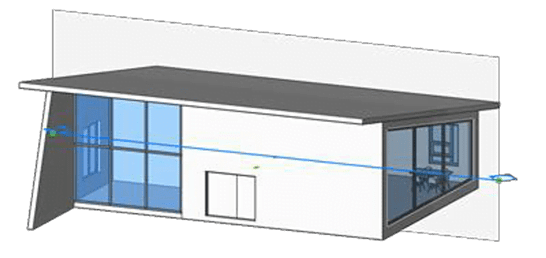

3. Wybierz powierzchnię długiej ściany frontowej aby utworzyć przekrój

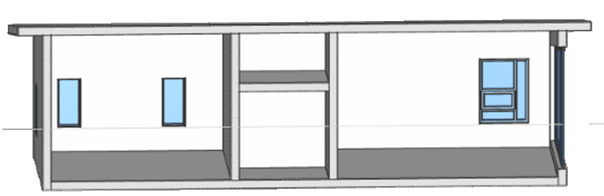

4. Przesuń przekrój tak aby cięcie było przed krótką ścianą wewnętrzną z tyłu.

5. Otwórz panel komponentów z prawej strony i przejdź do drzwi.
6. Przeciągnij Drzwi pojedyncze Door Single Swing 1 i umieść w ścianie wewnętrznej

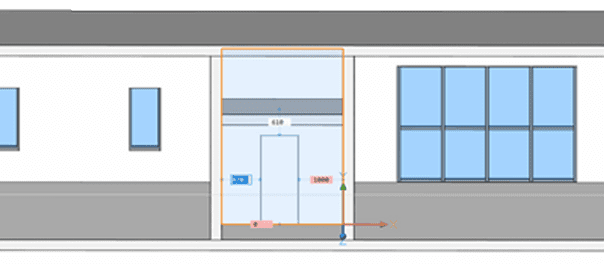

7. Ustaw odległość od dolnej krawędzi – 0.
8. Ustaw odległość do krawędzi z lewej strony na 1000 mm.
9. Zaakceptuj Enterem
10. Podświetl BIM Section i podwójnie kliknij w znacznik przekroju aby ponownie zobaczyć cały model (albo możesz też wybrać z menu QUAD Przytnij widok)
