Więcej Narzędzi Edytujących

ZMIANA WYSOKOŚCI ŚCIANY

1. Podświetl lub wybierz jedną z górnych powierzchni ściany i z menu QUAD wybierz narzędzie „Wybierz wyrównane powierzchnie”
2. Wszystkie górne powierzchnie nowych ścian powinny się teraz zaznaczyć.
3. Wybierz z menu QUAD wciśnij/wyciągnij
4. Wyrównaj do jednej z górnych powierzchni istniejących ścian. Wszystkie ściany powinny mieć teraz taką samą wysokość.

ŁĄCZENIE ŚCIAN

Łączenie ze ścianami w pobliżu i zmienianie typu połączenia

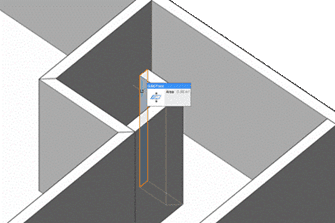

1. Podświetl zakończenie lica nowej ściany, która nie jest połączona. Możesz to zrobić poprzez obrócenie widoku i zaznaczenie od przodu lica, lub najechać od tyłu (nie bezpośrednio) i następnie kilkukrotne wciśnięcie TAB aż zostanie zaznaczona odpowiednia powierzchnia.

2. Wybierz z menu QUAD „Połącz z najbliższym”
3. Wybierz dwie ściany tak jak jest to pokazane na obrazku

4. Menu QUAD wybierz Połącz

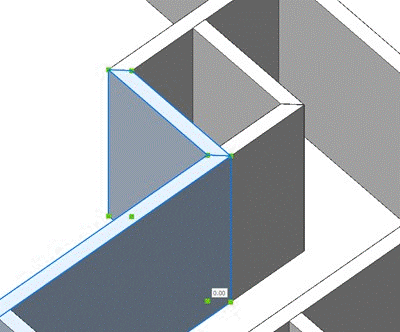

5. Kliknij Ctrl aby zmienić połączenie z ukośnego na połączenie typu L
6. Wybierz dłuższą ścianę i krótką ścianę.

7. Wybierz z menu QUAD Suma. Te dwie ściany powinny pozostać połączone w jedną pojedynczą ścianę.


To ćwiczenie pokazuje jak łączyć ze sobą ściany i zmieniać typ ich połączenia.

MANIPULATOR – Wyświetlanie BIM

Teraz chcemy zakończyć obwiednię budynku poprzez dodanie dachu, a w późniejszych krokach użyjemy komponentów.

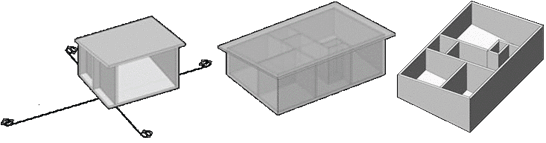

Będzie wygodniej gdy wyświetlimy model w inny sposób. Można zastosować trzy podejścia Mamy 3 opcje, możemy:

• utworzyć przekrój BIM
• przełączyć styl wizualny (wyświetlania) na X-Ray
• ukryć elementy (wybierając z menu QUAD bądź z górnego paska interfejsu – „ukryj elementy”)

Najpierw zakończmy zwieńczenie budynku przez dodanie dachu.

1. Zanim dodamy dach zastosujemy widok X-Ray, tak że będziemy mogli widzieć wewnętrzne ściany. Aby zastosować ten widok przejdź do właściwości (pamiętaj, że elementy modelu muszą być odznaczone) i wybierz „Style wizualne” – X-Ray

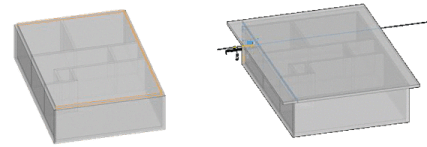

2. Wybierz bryłę podłogi (cały obiekt, nie obwiednię czy np. płaszczyznę powierzchni), utwórz kopię Kopiuj (wybierz z menu QUAD)

3. Obróć model poprzez wybór „Górny Prawy Przód” z okrągłego nawigatora w prawym górnym rogu interfejsu.
4. Użyj wciśnij/wyciągnij klikając na „powierzchnię krawędzi” dachu i określając długość jej wysunięcia, wpisując np. 1000 mm przy rozsuwaniu krawędzi bocznych dachu oraz np. 1500 mm aby utworzyć okap od frontu budynku.

Dodajmy nachylenie do dachu

1. Najpierw, wpisz „Manipulator” w dolnym pasku poleceń (enter) i ustaw wartość dla tego narzędzia na „2”.
2. Wybierz bryłę dachu poprzez przytrzymanie Ctrl i kliknięcie w niego. Kiedy już zaznaczony, przy cały czas wciśniętym Ctrl przytrzymaj nieco dłużej wciśnięty lewy przycisk myszy.
3. Manipulator powinien się pojawić.
4. Umieść manipulator w wybranym miejscu. Możesz go łatwo przenieść w dowolne miejsce, poprzez kliknięcie białego punktu w narożniku manipulatora.

5. Kliknij w łuk manipulatora aby obrócić dach.
6. Wprowadź 10 dla określenia kąta nachylenia dachu i wciśnij ESC aby go zaakceptować.


Dociąganie ścian do dachu

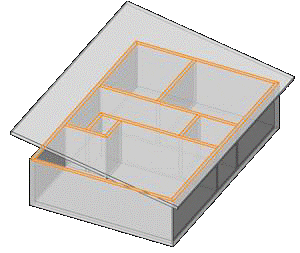

1. Podświetl lub zaznacz jedną z górnych powierzchni ścian.
2. Wyświetl menu QUAD i wybierz „Wybierz wyrównane powierzchnie”
3. Wszystkie górne powierzchnie ścian powinny być teraz zaznaczone.

4. Przejdź do menu QUAD i wybierz „Połącz z najbliższym”.

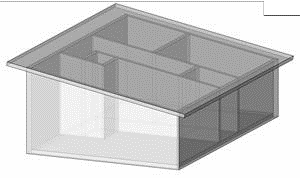

5. Wszystkie ściany powinny być teraz do dachu – powinny przybrać formę tak jak na obrazku.
