Wstawianie Drzwi, Zmiana Parametrycznych Komponentów

BIM ODWRÓĆ (BIM Flip)

To ćwiczenie pokaże Ci jak wstawić drzwi.

Wstawianie drzwi

1. Obróć model aby pokazać jego ścianę frontową.
2. Otwórz Panel Komponentów.
3. Przejdź do folderu z drzwiami.
4. Wybierz “Drzwi Podwójne DoubleSwing”.

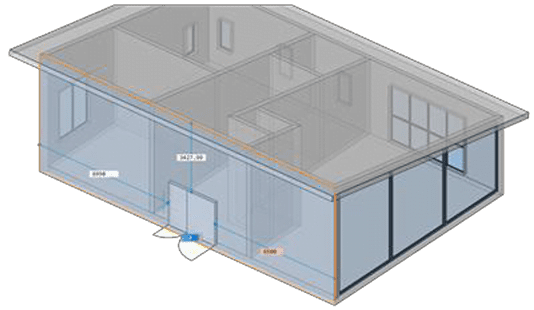

5. Przeciągnij te drzwi na ścianę frontową tak jak na obrazku.

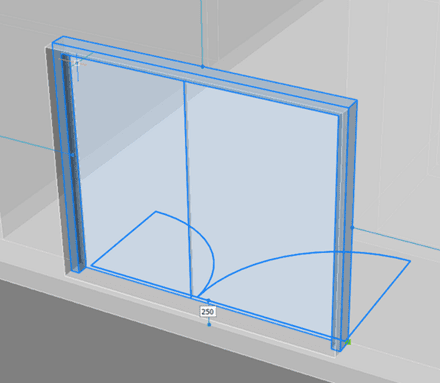

6. Ustaw wysokość odsunięcia na 250 mm i odległość od prawego narożnika ściany 6500 mm.
7. Wciśnij Enter
8. Podświetl drzwi, z menu QUAD wybierz BIM odwróć . Drzwi odwrócą się na drugą stronę ściany.
9. Ponownie wybierz drzwi I znów je odwróć tym razem jako odbicie lustrzane strony na którą będą się otwierać .

Skrzydła drzwi są przerzucone z lewej na prawą.

ZMIEŃ PARAMETRY PARAMETRYCZNYCH KOMPONENTÓW

To ćwiczenie pokaże Ci jak zmienić parametry wstawianych komponentów.

Zmiana parametrów drzwi

Wszystkie zdefiniowane komponenty zawarte w bibliotece komponentów są parametryczne. To oznacza, że część ich parametrów jest zmienialna przez użytkowników.

1. Przybliż się do drzwi umieszczonych we frontowej ścianie I wybierz je.

2. Otwórz Panel Właściwości z prawej strony Twojego ekranu.
3. Idź do Panelu właściwości.

4. Zmień grubość ramy – FrameThickness na 80 mm I zatwierdź zmianę Enterem. Spójrz jak zmieniło się to w Twoim rysunku.

5. Zmień szerokość lewego skrzydła – LeftLeafWidth na 1400 mm I wciśnij Enter. Spójrz jak to się zmieniło w Twoim Rysunku
