Wstawianie Okien i Tworzenie Ściany Kurtynowej

WSTAW BIM (BIM Insert)

Dodawanie okien

1. Obróć model tak aby wyświetlić stronę wskazaną na obrazku.
2. Z prawej strony ekranu otwórz Panel Komponentów.
3. Przejdź do folderu okien, a następnie przeciągnij i upuść swój nowo utworzony component do przestrzeni z modelem.

4. Przesuń kursor na płaszczyznę ściany, a wymiary dynamicznych odległości się pojawią.
5. Wciśnij TAB aby przejść do określenia dystansu od tylnej ściany, jeśli nie jest ona już podświetlona.
6. Wprowadź np odległość 1000 mm, wciśnij TAB.
7. Wprowadź odległość od dołu ściany (np 1000) I wciśnij enter. (okno powinno zostać umieszczone w ścianie)


Zauważ: Jeśli component, który chcesz wstawić nie pokazuje się w bibliotece komponentów, możesz użyć komendy BIMINSERT aby wstawić dowolny plik .dwg.

Wprowadź okno z Biblioteki komponentów

1. Otwórz Komponenty z Panelu Narzędzi z prawej strony.
2. Przejdź do sekcji z oknami – Windows.
3. Wybierz Okno 2×1, przeciąnij je na prawą stronę ściany tak jak na obrazku.
4. Wprowadź odległość z prawej strony (np 1000 mm) I odległość od dołu (np 1000 mm). Nie wciskaj jeszcze Enter.

5. Zauważ, że pojawił się asystent narzędzia wstawiania. Wciśnij CTRL, a aktywne wyświetlane odległości zmienią się na wysokość I szerokość okna.
6. Wprowadź szerokość (np 2000 mm)
7. Wciśnij TAB i wtedy wprowadź wysokość – np. 2500 mm. (okno zmieni swoją wielkość)
8. Wciśnij Enter, co weźmie Cię z powrotem do wymiarów określających lokalizację.
9. Wciśnij Enter aby zatwierdzić lokalizację okna.
10. Wybierz okno. Spójrz na parametry powiązane z oknem.
11. Zmień grubość ramy na 75 mm.

Wstaw okno w tylną ścianę

1. Podświetl już wstawione okno z menu QUAD wybierz BIM Wstaw
2. Obróć model aby zobaczyć tylną ścianę
3. Przesuń kursor na tą ścianę i ustaw odległość od narożnika na 700 mm i od dołu 1000 mm.

4. Zatwierdź Enterem.

KOPIOWANIE KOMPONENTÓW

Kopiuj okna w ścianie

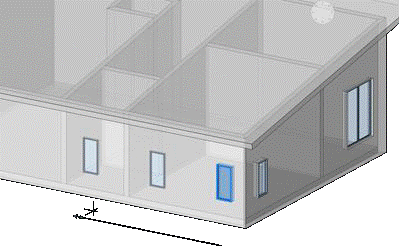

1. Podświetl już umieszczone okno. Z menu QUAD wybierz Kopiuj.
2. Wybierz punkt startowy (nie jest ważne gdzie) I przesuń kursor do lewej.
3. Wprowadź 3200 mm i zatwierdź Enterem
4. Wpisz P jak “powtórz”.
5. Przeciągnij kursor aż ściana będzie miała w sumie 3 okna.
6. Wciśnij Enter aby zakończyć działanie.


OKNO NA SIATCE PROSTOKĄTNEJ

To ćwiczenie pokaże Ci jak utworzyć okno używając siatki.

Tworzenie okna siatką prostokątną

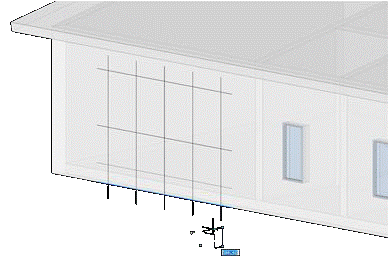

1. Z menu QUAD (kliknij prawym przyciskiem w przestrzeń roboczą) wybierz “siatkę prostokątną”.

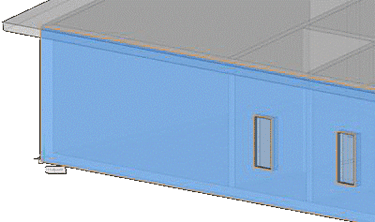

2. Najedź myszą na tylną ścianę i kiedy się podświetli , wciśnij SHIFT aby zablokować płaszczyznę, powierzchnia ściany powinna zazanaczyć się na niebiesko.
3. Przyciągnij siatkę do zakończenia ściany.

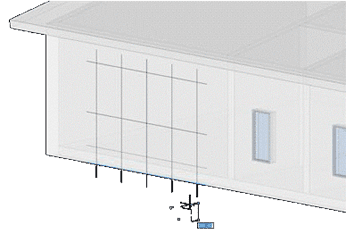

4. Zaznacz pierwszy punkt siatki i przesuń kursor do prawej.
5. Wpisz OU i wprowadź wartość odsunięcia linii siatki np. 1500
6. Następnie wpisz OV a następnie wprowadź np 1000
7. Wpisz 4000 w podświetlone okienko
8. Wciśnij TAB i wpisz 3000 w podświetlone okienko. Całkowita długość I wysokość siatki powinna się zmienić.
9. Wciśnij Enter.
10. Zaznacz siatkę, użyj komendy Przesuń aby przemieścić siatkę BIM z prawej na lewo o 2000 mm.

11. Zaznacz siatkę BIM I wpisz w pasku poleceń _REFEDIT, wciśnij OK, wybierz dolną krawędź siatki I przesuń ją do góry.
12. Wprowadź wartość przesunięcia – np 350 I zatwierdź Enterem
13. Zapisz I zamknij okno REFEDIT
14. Podświetl siatkę
15. Wybierz “Twórz Okno” z menu QUAD. Okno utworzy się na podstawie Twojej siatki
16. Wybierz siatkę I usuń ją, nie będzie nam już potrzebna.


UTWÓRZ OKNO NA PROFILU BAZOWYM

To ćwiczenie pokaże Ci jak utworzyć dowolne okno używając profile bazowego.

Tworzenie okna profilem bazowym.

1. Obróć model aby zobaczyć ścianę boczną.
2. Przesuń mysz na tą ścianę I kiedy powierzchnia się podświetli z menu QUAD wybierz “Odsunięcie”
3. Przesuń kursor do wewnątrz powierzchni ściany I wprowadź odlełość 500 mm, wciśnij Enter.
4. Podświetl obszar utworzony “Odsunięciem” poprzez najechanie kursorem myszki do wewnątrz granicy.
5. Wybierz “Twórz Okno”
6. Wybierz schemat.

Parametryczne okno jest utworzone.

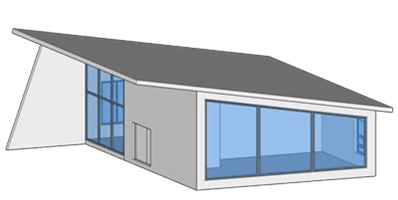

UTWÓRZ ŚCIANĘ KURTYNOWĄ

To ćwiczenie pokaże Ci jak utworzyć ścianę kurtynową

Tworzenie ściany kurtynowej

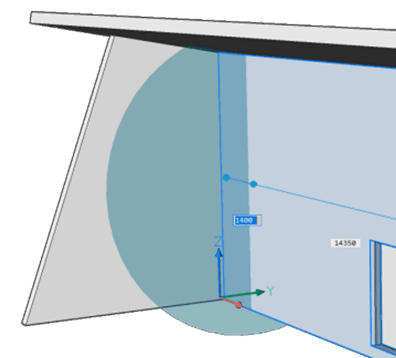

1. Podświetl końcową powierzchnię długiej ściany

2. Z menu QUAD wybierz narzędzie “Multipłat”
3. Przesuń kursor w kierunku wewnętrznej ściany.
4. Wpisz 300, zatwierdź enterem i nadal nie przestawając przesuwać kursor wpisz 5200 w podświetlone okienko.

5. Wciśnij Enter.
6. Podświetl dolną płąszczyznę właśnie pociętej ściany.
7. Z menu QUAD wybierz narzędzie “Multipłat”
8. Przesuń kursor w górę.
9. Wpisz 250 w podświetloną komórkę.

10. Wciśnij Enter.
11. Podświetl zewnętrzną powierzchnię nowo przyciętej ściany.

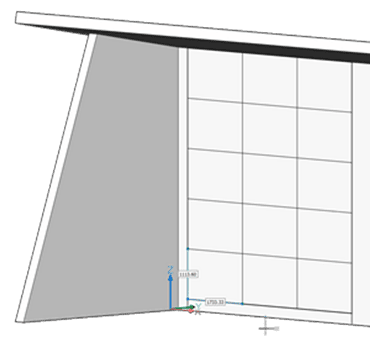

12. Z menu QUAD wybierz ścianę kurtynową.
13. Wpisz NV w pasku komend I wpisz 2. Ilość paneli w kierunku horyzontalnym powinna się zmienić.
14. Wciśnij Enter.
15. Wpisz GŁ aby określić głębokość ramy i wpisz 100. Głębokość ramy jest ustawiona na 100 mm.
16. Wpisz SZ aby ustalić jej szerokość, wpisz 75. Szerokość ramy ściany kurtynowej jest ustawiona na 75mm.

17. Wciśnij Enter aby zaakceptować.
