BricsCAD BIM – Moduł 1 – Przygotowanie

Pobierz plik ćwiczeń w formacie DWG

W tej lekcji zapoznasz się z ogólnymi zasadami, przejdziesz przez kilka prostych ćwiczeń aby zaznajomić się z interfejsem i sposobem nawigacji. Zapoznamy Cię też ze skrótami klawiaturowymi aby pomóc Ci w Twoim dalszym modelowaniu.

Zanim zaczniesz, upewnij się czy masz włączone poniższe ustawienia.

W Pasku Statusu (na dole, z prawej strony):

1. PUNKTY (ESNAP)
2. ŚLEDZENIE (STRACK)
3. DLUW (DUCS)
4. WYM (DYN)
5. QUAD
6. RT

Dodatkowo w pasku komend musimy dostosować ustawienia. Wpisz z klawiatury:

_DMEXTRUDEMODE = 3    (jest to ustawianie dla polecenia extruding – wyciąganie; wartość 3 to domyślne ustawienie dla BIM; to ustawienie określa czy bryła jest wytłaczana w przecinającej bryle)

_BIMOSMODE = 1

_QUADDISPLAY = 5  (określa sposób wyświetlania menu QUAD)

(opcjonalnie dla korzystniejszego wyświetlania modelu w przestrzeni widoku) ANTIALIASSCREEN = 2

We wstążce na górze ekranu:

Znajdź w górnym pasku trzy ikonki definiujące priorytet wyboru elementów obiektu. (Znajdziesz je w dwóch miejscach)

1. Odznacz „Priorytet wyboru krawędzi”
2. Zaznacz „Priorytet wyboru powierzchni”
3. Zaznacz „Włącz wykrywanie obwiedni” (możesz zrobić to też za pomocą komendy w dolnym pasku wpisując: SELECTIONMODES i ustawiając wartość na 6)

Niebieska obwiednia oznacza, że dana opcja jest aktywna.

Przejdź jeszcze w ostatnie miejsce.

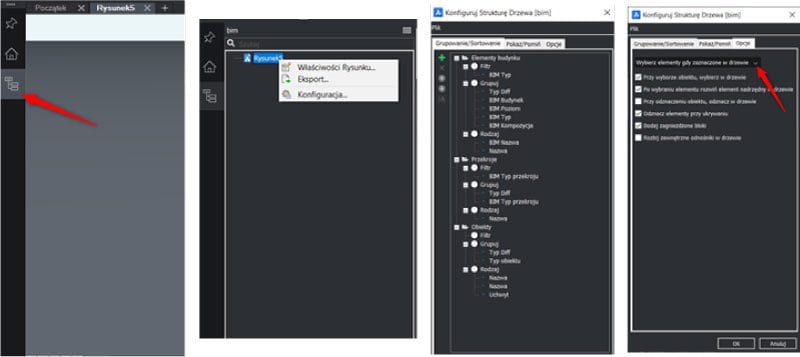

Wejdź w przeglądarkę struktury projektu.

Prawym przyciskiem kliknij w swój aktualny rysunek.

Wyświetlą się opcje – przejdź do „Konfiguracja..”.

Pojawi się osobne okno – przejdź do jego ostatniej zakładki.

W rozwijalnym pasku upewnij się, że widnieje tam „Wybierz elementy gdy zaznaczone w drzewie”, jeśli tak nie jest wybierz tą konfigurację z rozwijalnej listy (kliknij w strzałkę w dół z prawej strony okienka).
