Zmiana Warstw Kompozycji w Celu Utworzenia Prawidłowego Połączenia

ĆWICZENIE PODSUMOWUJĄCE: NAPRAW PŁASZCZYZNY WARSTW W WĘZŁACH

Warstwy ściany i stropu

1. Kliknij prawym przyciskiem i z menu QUAD wybierz „Show Entities”
2. Wybierz w Przeglądarce Struktury wszystkie ściany „Cavity Wall, Brick, Gypsum” i podłogi „Floor, Concrete, Insulated”.
3. Z menu QUAD wybierz „Poziom detali”
4. Warstwy są teraz aktywne.

Zauważ: Jeśli powierzchnie ścian  i stropów zmienią się na czerwono – nie panikuj. To znaczy, że renderowalna reprezentacja tego materiału nie jest dostępna. To jest coś co jak na razie możesz ignorować.

Rozciągnij warstwę betonu do izolacji

1. Włącz przekrój podłużny budynku
2. Przybliż się do przecięcia między podłogą a ścianą boczną modelu

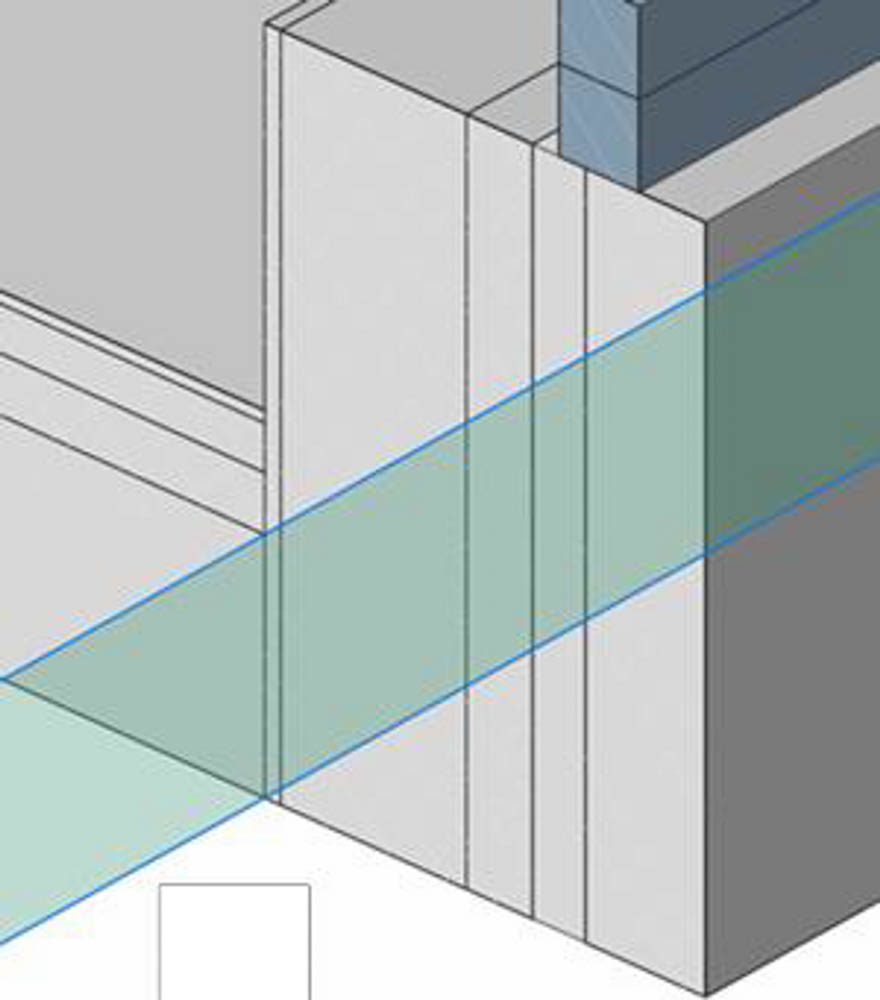

3. Umieść kursor w pobliżu betonowej powierzchni stropu podłogi i wciśnij TAB aż dopóki płaszczyzna warstwy się nie podświetli (zobacz na obrazek)



4. Z menu QUAD wybierz wciągnij/wciśnij i przesuń ją aż do warstwy z izolacją


Rozciągnij izolację podłogi i wylewki, aż do warstwy konstrukcyjnej ściany

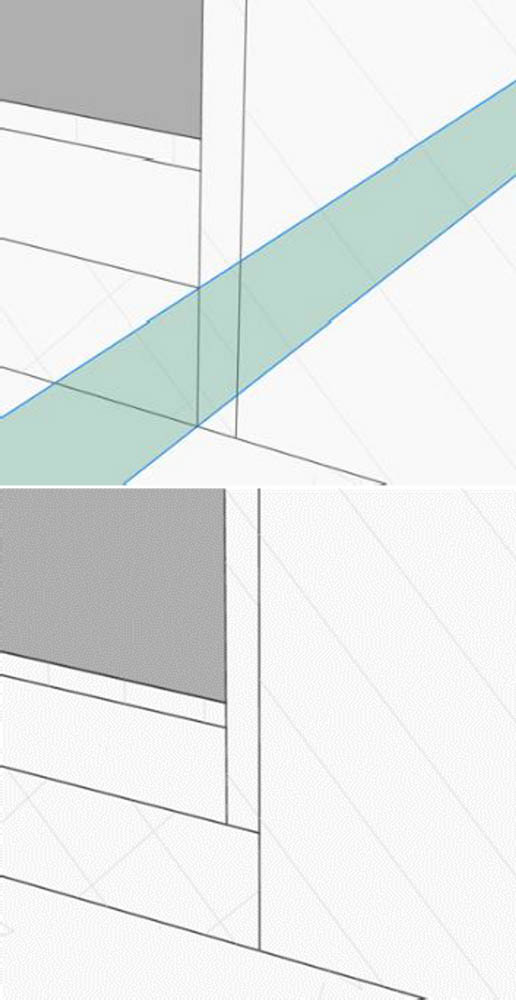

1. Przejedź kursorem w pobliże powierzchni zakończenia izolacji podłogi i wciśnij TAB aż dopóki granica się nie podświetli. (zobacz na obrazek)



2. Z menu QUAD wybierz wciśnij/wyciągnij i przesuń powierzchnię do warstwy konstrukcyjnej ściany.

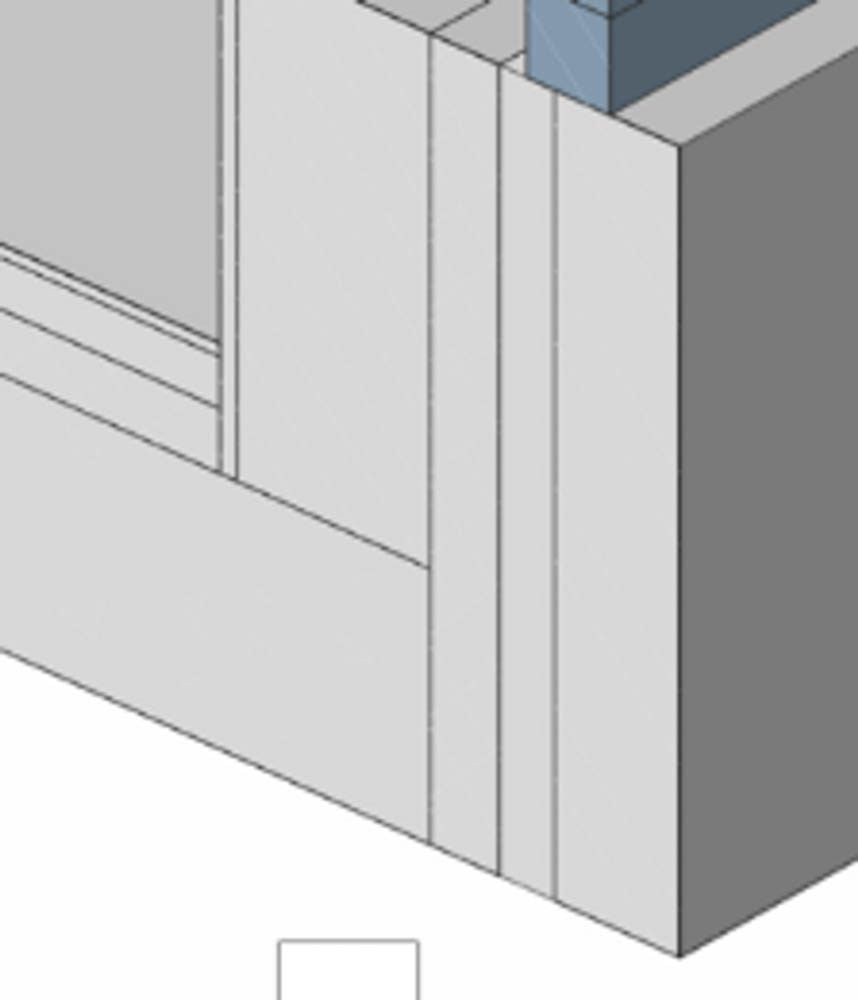

3. Zrób to samo z warstwą jastrychu podłogowego, tak aby wyglądało to jak na obrazku poniżej.


4. Wybierz podłogę, zewnętrzne i wewnętrzne ściany i z menu QUAD wybierz ukryj kompozycję (QUAD) (_HIDECOMPOSITION)

Czy geometria podłogi się zmieniła?

1. Podświetl bryłę podłogi
2. Z menu QUAD bądź z górnego paska wybierz Izoluj Obiekty
3. Geometria podłogi jest wyodrębniona, powinieneś teraz zobaczyć jej zmienioną formę – efekt Twoich modyfikacji.
4. Z menu QUAD bądź z górnego paska wybierz „Pokaż elementy”

Automatycznie kopiuj detale za pomocą „Propaguj”

1. Z narzędzi w górnym pasku wybierz „Propaguj planarne” (znajdziesz tą opcję, gdy rozwiniesz w dół strzałkę pod ikonką – Propaguj).
2. Wybierz podłogę i ścianę które właśnie zostały zmienione.
3. Dwukrotnie wciśnij enter.

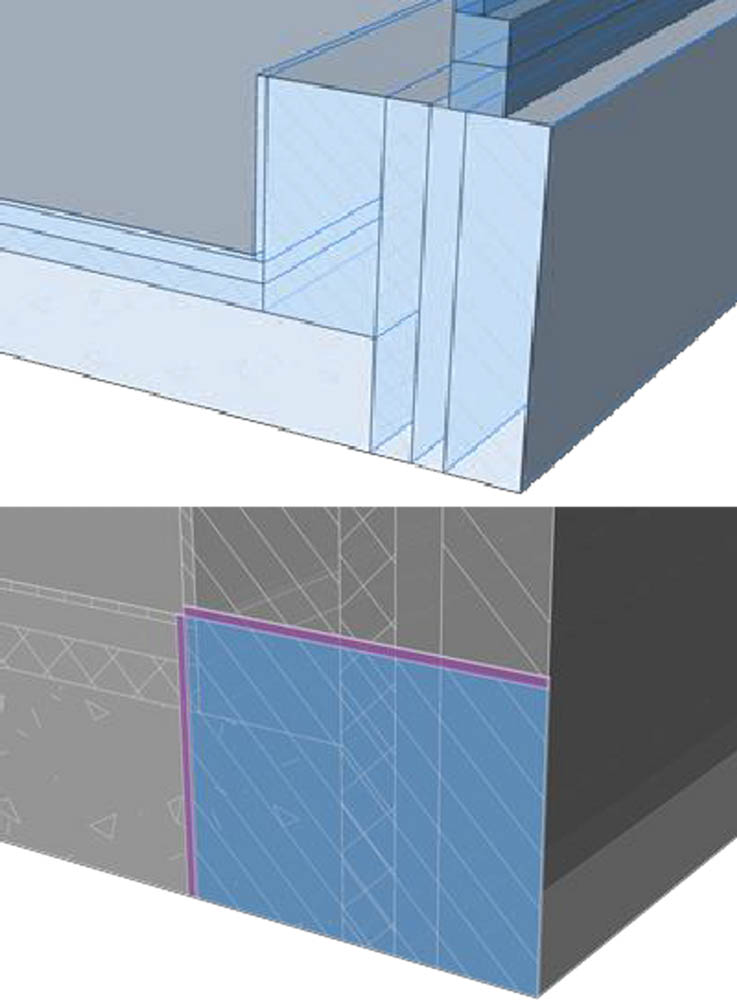

4. Detal powinien zostać podświetlony tak jak widać to na obrazku poniżej.

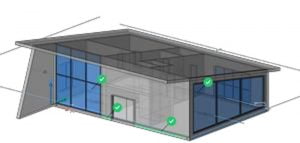

5. Wszystkie miejsca gdzie wskazany detal może zostać zastosowany zostaną oznaczone zielonymi znacznikami.

6. Wciśnij enter aby zaaplikować wszystkie widoczne sugestie.

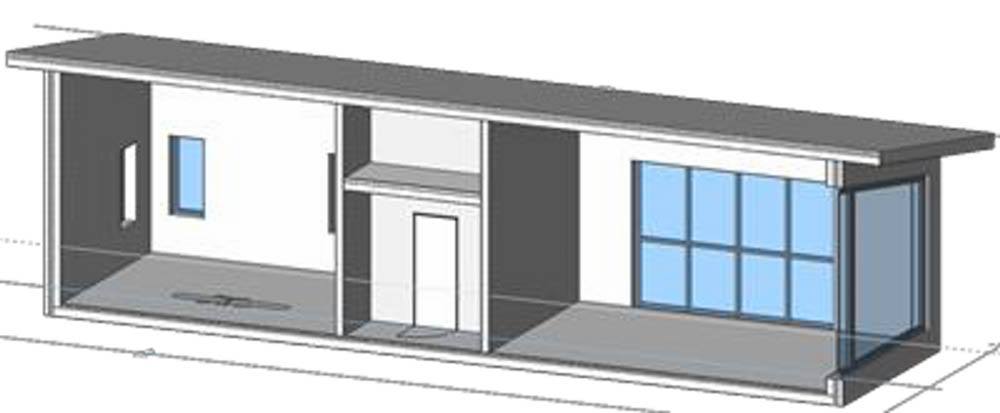

7. Przekrój modelu zostanie ponownie otwarty

8. Przybliż się zoom-em do drugiej strony przekroju, aby zobaczyć jak wskazany detal został automatycznie zaaplikowany w to miejsce.
