📐 Problemy ze skalowaniem linii w odnośniku (xref)?

Czasem podczas pracy z takim odnośnikiem możesz zauważyć, że linia przerywana, kreskowana lub punktowa wygląda inaczej niż w oryginalnym pliku. Problemem może być ustawienie systemowe o nazwie XREFOVERRIDE.

🛠️ Co robi XREFOVERRIDE?

Zmienna systemowa XREFOVERRIDE kontroluje, czy style wizualne (linia, kolor, typ linii, grubość) elementów Xref mają być nadpisywane przez aktualne ustawienia rysunku głównego.

  • XREFOVERRIDE = 1 (domyślnie)
    – BricsCAD nadpisuje styl rysowania Xrefów zgodnie z bieżącym rysunkiem.
    – Może to powodować, że linie wyglądają inaczej niż w pliku źródłowym.
  • XREFOVERRIDE = 0
    – Wyłącza nadpisywanie – Xref zachowuje oryginalne style linii, kolory, grubości itd.
    – To dobre rozwiązanie, jeśli chcesz, aby Xref był wyświetlany dokładnie tak, jak został narysowany.

✅ Jak to zmienić?

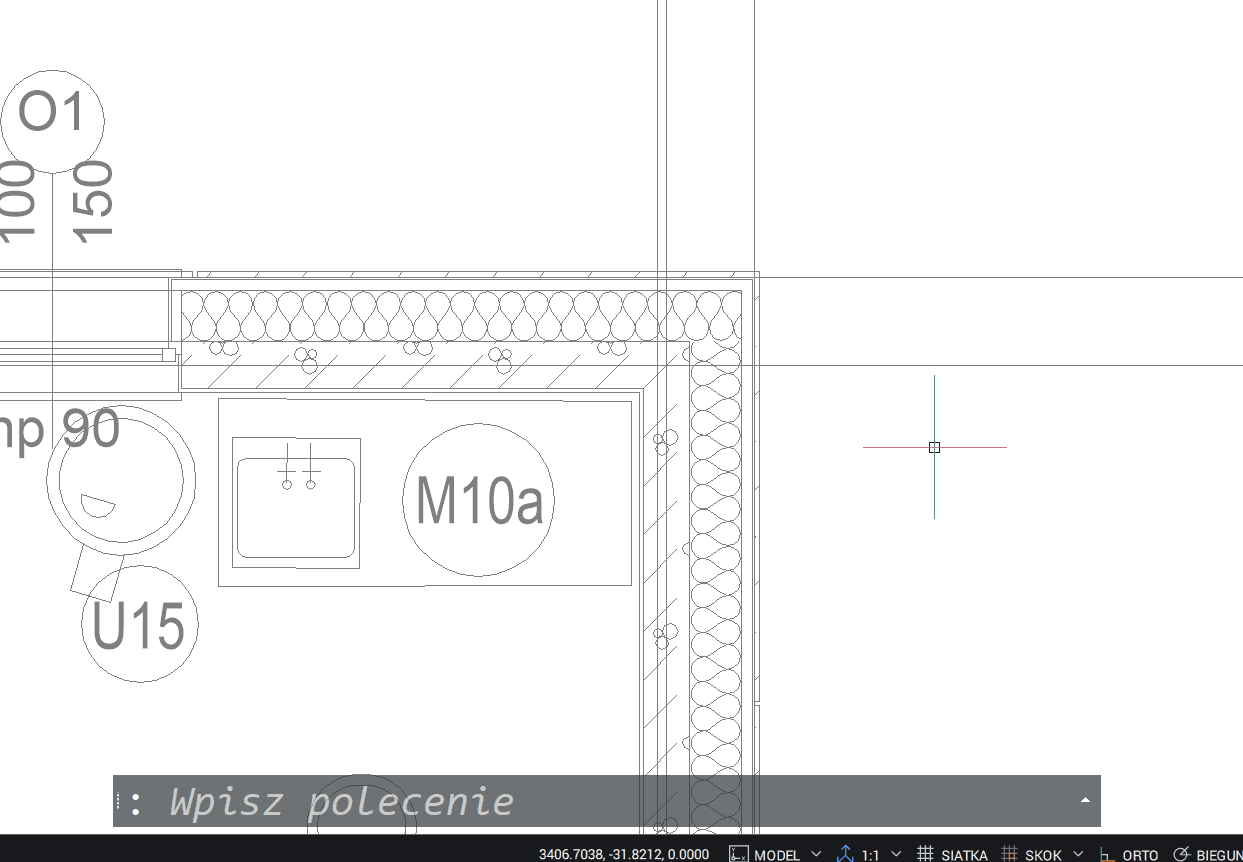

Wpisz w linii poleceń:

XREFOVERRIDE

Następnie wpisz:

  • 0 – jeśli chcesz zachować oryginalne style Xref,
  • 1 – jeśli chcesz, aby styl był dostosowany do bieżącego rysunku.

💡 Wskazówka

Zmiana tej zmiennej nie wpływa na zawartość Xref, tylko na sposób jego wyświetlania w aktualnym pliku DWG.
