Jak poprawić jakość wydruku w BricsCAD?

Czasami nawet najlepiej przygotowany rysunek potrafi wyglądać słabo po wydruku lub w pliku PDF. Przyczyną często nie jest sama zawartość rysunku, a ustawienia stylu wizualnego rzutni oraz konfiguracja drukarki PDF.
W tym wpisie pokażemy, jak w kilku prostych krokach zwiększyć ostrość linii, poprawić wygląd renderów i uniknąć stratnej kompresji obrazu.

🔍 Objawy:
Wydruk wygląda nieostro lub ma niską jakość.

✅ Rozwiązanie

1. Zwiększ rozdzielczość DPI dla PDF

Podczas ustawień wydruku zmień:

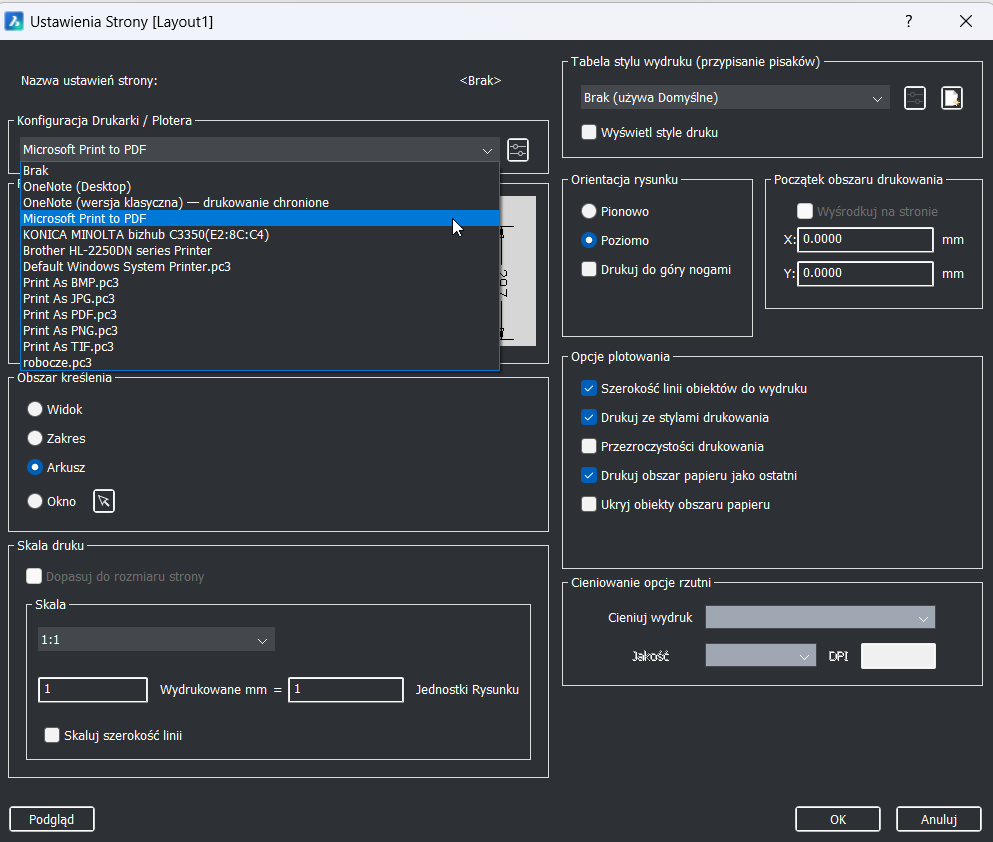

  1. Otwórz Ustawienia strony i wybierz Print As PDF.pc3.

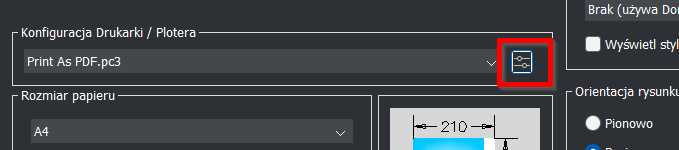

  1. Kliknij ikonę Edytuj konfigurację drukarki.
  1. W nowym oknie przejdź do zakładki Ustawienia.
  2. Następnie kliknij Właściwości Użytkownika oraz opcję Ustawienia Dostosowywane.

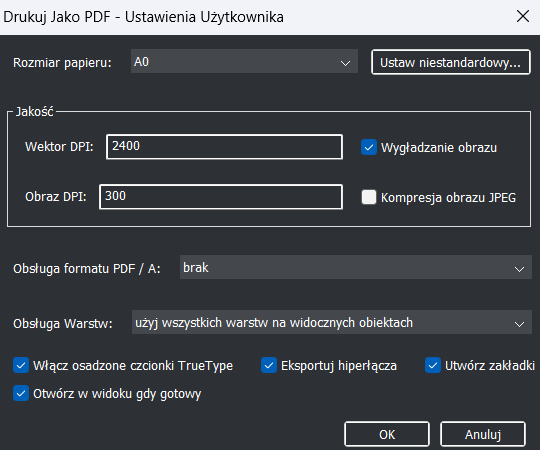

  1. W sekcji Jakość wydruku (DPI) ustaw:
    • Dla rysunków 2D – wyższą wartość Wector DPI (np. 5000 dpi).
    • Dla widoków renderowanych 3D – wyższą wartość Obraz DPI (np. 600–1200 dpi).

💡 Uwaga: Zwiększenie DPI znacznie podnosi jakość, ale również rozmiar pliku PDF i czas generowania wydruku.

2. Ustaw odpowiedni styl wizualny

  • Upewnij się, że pracujesz w arkuszu (layout), a nie w modelu.
  • Kliknij rzutnię, aby ją zaznaczyć, i w Właściwościach zmień:
    • Styl wizualny na Szkielet2D (dla rysunków 2D).
    • Cieniuj wydruk ustaw na Jak wyświetlane lub odpowiednią wartość dla wydruków 3D.

💡 Wskazówka: Jeśli w rzutni 3D chcesz mieć styl renderowany, zastosuj go tylko do tej jednej rzutni, a pozostałe ustaw na Szkielet2D dla najlepszej wydajności.

3. Wyłącz kompresję obrazu JPEG przy druku do PDF

Jeśli używasz drukarki Print As PDF.pc3:

  1. Otwórz Ustawienia strony i wybierz Print As PDF.pc3.
  2. Kliknij Edytuj konfigurację ploter.
  3. W zakładce Ustawienia wybierz Właściwości niestandardowe i kliknij Ustawienia dostosywowane….

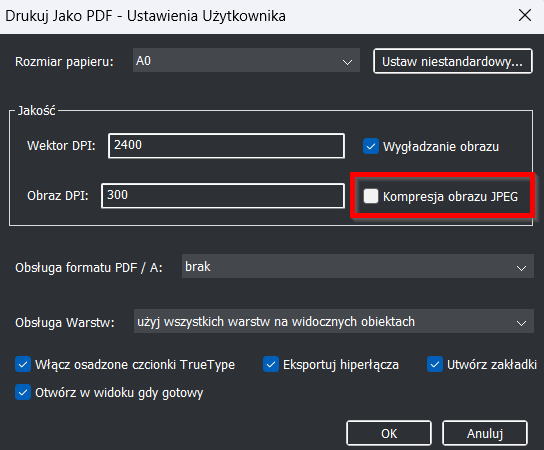

  4. Wyłącz opcję Kompresja obrazu JPEG.

🔹 Dlaczego warto?
Wyłączenie tej opcji powoduje zapis obrazów w PDF jako surowe bitmapy, co eliminuje utratę jakości spowodowaną kompresją JPEG. Trzeba jednak pamiętać, że plik PDF może być wtedy większy.
