Wiele zespołów mechanicznych nadal opiera produkcję na plikach DWG i dokumentacji 2D. Pełna zmiana platformy MCAD może oznaczać wysokie koszty, migrację danych i długie wdrożenie. BricsCAD Mechanical pozwala rozszerzyć dotychczasowy proces o modelowanie 3D, złożenia, elementy blaszane, zestawienia materiałowe i dokumentację produkcyjną — nadal w natywnym środowisku DWG.
Poniżej odpowiadamy na dziewięć najważniejszych pytań dotyczących zastosowania BricsCAD Mechanical w praktyce. Szczegółowy opis produktu znajdziesz także na stronie BricsCAD Mechanical.
1. Czym jest BricsCAD Mechanical i do czego służy?
BricsCAD Mechanical jest zbudowany na bazie BricsCAD Pro. Obejmuje więc możliwości projektowania 2D i 3D wersji Pro, a dodatkowo dostarcza narzędzia do rysunków mechanicznych, złożeń, BOM, projektowania blach oraz przygotowania dokumentacji produkcyjnej. Konstruktor może rozpocząć od modelu stworzonego w BricsCAD lub zaimportowanego z innego systemu i doprowadzić go do zestawu danych potrzebnych na produkcji.
Jedno środowisko obejmuje zatem etap koncepcyjny, rozwój geometrii, organizowanie komponentów i przygotowanie rysunków wykonawczych. Zamiast utrzymywać oddzielne narzędzia dla prostych modeli, dokumentacji oraz wykazów, zespół może pracować na wspólnym źródle danych i stopniowo dodawać informacje produkcyjne.
2. Które zespoły skorzystają najbardziej?
Najwięcej korzyści uzyskują firmy, które mają duże archiwum DWG i nie chcą z niego rezygnować. Dotyczy to producentów maszyn, wyposażenia, oprzyrządowania oraz zakładów, w których proces wytwarzania nadal wymaga rysunków 2D. Takie zespoły często potrzebują już modeli 3D i złożeń, ale pełna migracja do rozbudowanego systemu MCAD byłaby nieproporcjonalna do zakresu zadań.
Typowy przypadek to firma projektująca stanowiska, ramy, osłony, przenośniki lub wyposażenie specjalne. Część komponentów istnieje jako starsze rysunki, część przychodzi od dostawców w 3D, a końcowym dokumentem dla produkcji nadal pozostaje DWG. BricsCAD Mechanical pozwala połączyć te elementy bez tworzenia odrębnego procesu dla każdego formatu.
3. Jak wykorzystać istniejącą dokumentację DWG?
Ponieważ BricsCAD pracuje natywnie w DWG, starsze rysunki mogą pozostać częścią bieżącego procesu. Znajomy interfejs, polecenia i standardy plików skracają wdrożenie pracowników. Nie trzeba od razu konwertować całego archiwum ani odtwarzać biblioteki dokumentacji. Najważniejsze projekty można stopniowo rozwijać o modele i dane mechaniczne.
Praktyczna migracja może więc przebiegać etapami. Bieżące zlecenia pozostają w dotychczasowej postaci, natomiast nowe warianty i modernizacje otrzymują strukturę złożenia, właściwości części oraz powiązane widoki. Firma nie zamraża produkcji na czas wielkiego projektu konwersji i szybciej zaczyna korzystać z modelowania 3D.
4. Modelowanie złożeń: od góry, od dołu czy hybrydowo?
Program nie narzuca jednego sposobu budowania złożenia. Metoda top-down sprawdza się podczas projektowania w kontekście, na przykład przy tworzeniu oprzyrządowania wokół dostarczonej geometrii. Bottom-up jest naturalnym wyborem, gdy gotowe części są składane w układ maszyny lub wyposażenia. Oba podejścia można łączyć. Modelowanie bezpośrednie nie uzależnia edycji od sztywnej historii operacji, co pomaga przy danych importowanych oraz późnych zmianach konstrukcyjnych.
W podejściu hybrydowym konstruktor może rozpocząć od rozmieszczenia kluczowych zespołów, dodać gotowe komponenty z biblioteki, a następnie zaprojektować elementy łączące bezpośrednio w kontekście. Jest to wygodne przy zabudowie urządzeń, gdzie ostateczny kształt wspornika lub osłony wynika z otoczenia, a nie z wcześniej ustalonej sekwencji operacji.
Potrzebujesz modelowania 3D bez rezygnacji z DWG? Sprawdź BricsCAD Mechanical i oceń jego możliwości na własnej części lub złożeniu.
5. Jak Mechanical Browser wspiera codzienną pracę?
Mechanical Browser porządkuje elastyczność modelowania bezpośredniego. Pokazuje strukturę złożeń, komponenty, wiązania, parametry i wybrane typy cech. Nie jest klasycznym drzewem historii, lecz tam, gdzie struktura ma znaczenie — na przykład w elementach blaszanych lub operacjach opartych na szkicu — umożliwia odnalezienie i edycję odpowiednich składników. Konstruktor nie musi więc polegać wyłącznie na wskazywaniu geometrii w obszarze modelu.
Przeglądarka ułatwia również orientację w modelach otrzymanych od innej osoby. Można sprawdzić, które bryły są komponentami, jak wyglądają zależności i gdzie zapisano parametry. Przy dużym złożeniu taka struktura skraca czas potrzebny na zrozumienie projektu oraz zmniejsza ryzyko przypadkowej edycji niewłaściwego elementu.
6. Jak działają biblioteki części standardowych?
Elementy z biblioteki są wstawiane jako parametryczne bloki mechaniczne. Rozmiar lub konfigurację można zmienić bez zamiany całej części, a dostępne komponenty odpowiadają standardom takim jak DIN, ISO, ASME i JIS. Części uczestniczą w strukturze złożenia oraz zestawieniu materiałowym, zamiast pozostawać luźną geometrią. Ułatwia to ich ponowne wykorzystanie i ogranicza powstawanie niespójnych kopii.
Parametryczne podejście jest ważne choćby dla śrub, podkładek i łożysk. Zmiana średnicy lub długości nie wymaga wyszukiwania kolejnego pliku i podmieniania geometrii. Komponent zachowuje swoją tożsamość, właściwości i miejsce w BOM, co poprawia jakość zestawień oraz późniejszego zamawiania części.
7. Jak wygląda przejście od modelu 3D do rysunków i BOM?
Proces może rozpocząć się od geometrii importowanej albo modelu wykonanego bezpośrednio w BricsCAD. Następnie konstruktor buduje części i złożenia w pliku DWG. Na tej podstawie generowane są widoki 2D oraz opisy powiązane z modelem. Dane BOM pochodzą ze struktury złożenia i właściwości komponentów, więc nie trzeba tworzyć listy ręcznie. Po zmianie modelu informacje mogą zostać przeniesione do dokumentacji bez odtwarzania jej od początku.
Oszczędność czasu jest największa przy wariantach i poprawkach. Zmiana wymiaru części może wpłynąć na widoki, przekroje i zestawienie, ale wszystkie te rezultaty nadal odwołują się do tego samego modelu. Konstruktor kontroluje aktualizację zamiast poprawiać niezależnie kilka rysunków oraz arkusz materiałowy.
8. W jaki sposób BricsCAD pomaga projektować elementy blaszane?

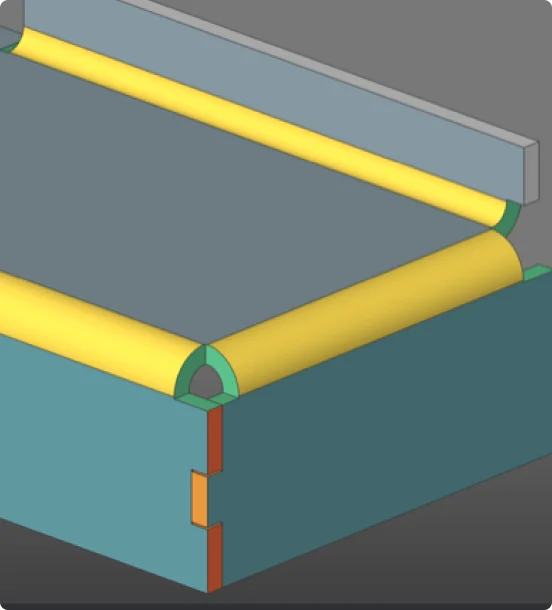

Istniejącą bryłę można automatycznie przekształcić w część blaszaną. Program rozpoznaje zagięcia oraz inne cechy, a następnie pozwala poprawić model narzędziami uwzględniającymi sposób produkcji. Gotową część można rozwinąć do płaskiego wykroju. Automatyczne rozpoznawanie nie rozwiąże idealnie każdego nietypowego przypadku, ale znacząco ogranicza ręczne przebudowywanie geometrii.
Po konwersji użytkownik pracuje już na cechach odpowiadających rzeczywistemu wytwarzaniu: grubości materiału, promieniach gięcia, narożnikach i reliefach. Rozwinięcie może stać się podstawą dalszego przygotowania danych dla wycinania i gięcia. Szczególnie cenne jest to przy częściach otrzymanych jako zwykła bryła bez informacji technologicznych.
Możliwości te są wykorzystywane również w zautomatyzowanych procesach CAD/CAM. Murata Machinery zastosowała rozpoznawanie arkuszy blachy do przekształcania modeli 3D w dane dla maszyn i oszacowała skrócenie czasu od projektu do produkcji o około 80% dla użytkowników końcowych.
Przykład pokazuje, że rozpoznawanie geometrii nie musi kończyć się na wygodniejszej edycji. Gdy model ma czytelną strukturę technologiczną, może zasilać kolejne etapy przygotowania produkcji. Zakres automatyzacji zależy od jakości danych i standardów zakładu, ale już częściowe ograniczenie ręcznego odtwarzania przynosi wymierny efekt.
9. Które usprawnienia BricsCAD V26.2 są najważniejsze?
W obszarze blach istotna jest lokalna naprawa: gdy problem dotyczy pojedynczej cechy, można skorygować ją bez ponownego opracowania całej części. W dokumentacji mechanicznej asocjacyjne dane właściwości pozwalają zdefiniować wartość raz i wykorzystywać ją w opisach czy tabliczkach rysunkowych. Obie zmiany ograniczają powtarzanie tych samych czynności oraz ryzyko niespójnych informacji.
Lokalna korekta jest szczególnie przydatna po imporcie modelu, gdy większość części jest poprawna, a tylko jeden obszar wymaga interwencji. Z kolei asocjacyjne właściwości pomagają przy zmianach numeru części, materiału lub rewizji. Informacja aktualizowana w jednym miejscu może pozostać zgodna w całym zestawie dokumentacji.
BricsCAD Mechanical jako kolejny krok rozwoju zespołu
Celem programu nie jest wymuszenie rewolucji w firmie, lecz umożliwienie stopniowego przejścia od dokumentacji 2D do modelowania 3D i bardziej spójnego procesu produkcyjnego. Zespół zachowuje znajome pliki DWG, a jednocześnie zyskuje narzędzia do złożeń, blach, BOM i dokumentacji asocjacyjnej. Jeśli potrzebujesz głównie pracy 2D, porównaj również możliwości BricsCAD Pro.
Przed wdrożeniem najlepiej wybrać typowy projekt pilotażowy: powinien zawierać istniejące DWG, kilka dostarczonych modeli, złożenie, część blaszaną oraz komplet rysunków. Taki test pokaże nie tylko możliwości programu, ale również miejsca, w których trzeba ujednolicić firmowe biblioteki, nazewnictwo komponentów i zasady tworzenia BOM.
Jak przygotować pilotaż BricsCAD Mechanical?
Dobry pilotaż powinien odzwierciedlać prawdziwy proces, a nie ograniczać się do efektownego modelu demonstracyjnego. Warto rozpocząć od importu części otrzymanej od dostawcy, połączyć ją z własnymi komponentami, dodać element wykonany z blachy i przygotować powiązane widoki. Następnie trzeba zmienić jeden z kluczowych wymiarów i sprawdzić, jak aktualizują się złożenie, rysunki, opisy oraz zestawienie materiałowe.
Równolegle należy zweryfikować firmowe szablony, warstwy, czcionki, tabliczki i oznaczenia części. BricsCAD Mechanical może zachować wiele istniejących standardów DWG, ale pełna korzyść pojawia się wtedy, gdy model i dokumentacja korzystają ze spójnych właściwości. Na koniec warto porównać czas wykonania zadania, liczbę ręcznych poprawek oraz jakość danych przekazywanych do produkcji. Taki pomiar daje solidną podstawę do decyzji o szerszym wdrożeniu.
